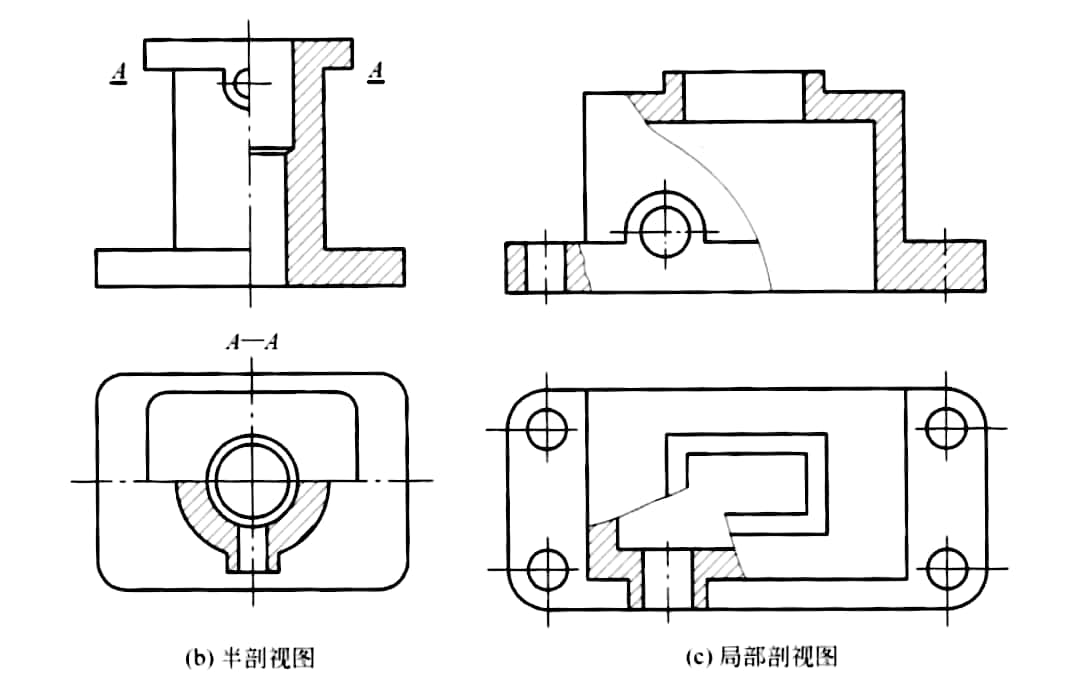

当机件的内部结构比较复杂时，视图上会出现较多虚线而使图形不清晰,不便于看图和标注尺寸。为了清晰地表达机件的内部结构.常采用剖视图画法。剖视图分为三类:全剖视图、半剖视图和局部剖视图,如下图所示。

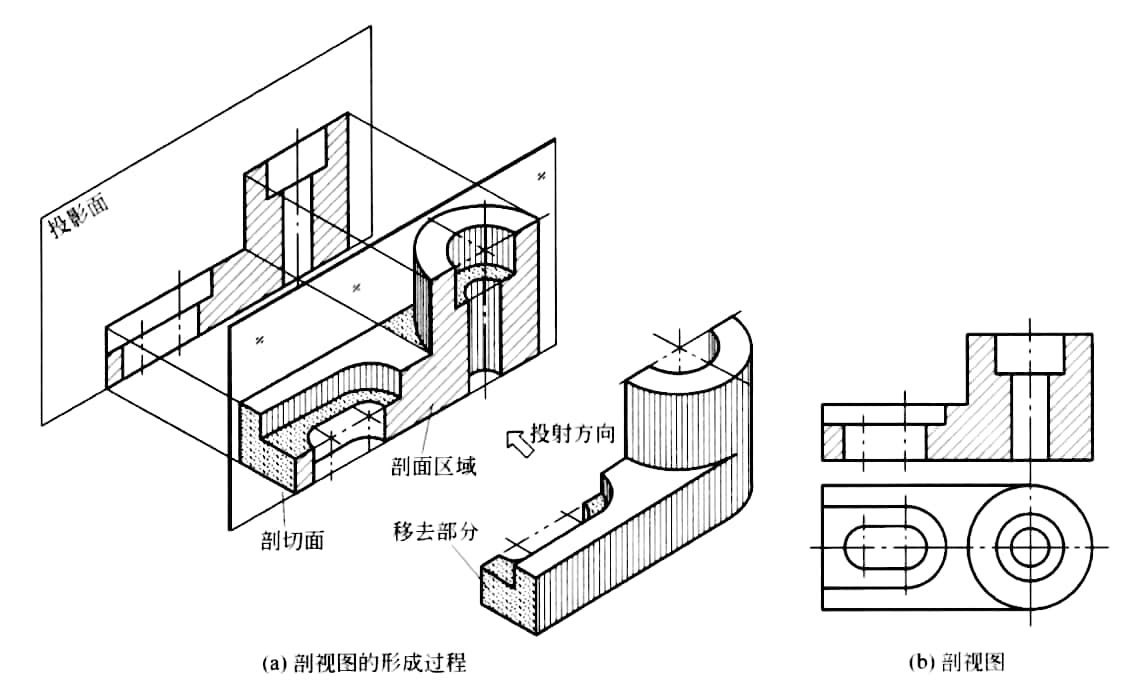

机件被假想剖开后，剖切面与机件的接触部分(即剖面区城)要画出与材料相应的剖面符号,以便区别机件的实体与空心部分，如下图所示。国家标准规定的剖面符号,见下表。表示金属材料的剖面符号是最简明易画的互相平行的细实线,这种剖面符号被称为剖面线。

各种材料的剖面符号（GB/T 17453-1998）

材料名称		剖面符号	材料名称	剖面符号
金属材料（已有规定剖面符号者除外）			木制胶合板
线圈绕组元件			基础周围的泥土
转子、电枢、变压器和电抗器等的叠钢片			混凝土
非金属材料(已有规定剖面符号者除外)			钢筋混凝土
型砂、填砂、粉末冶金砂轮、陶瓷、刀片、硬制合金刀片等			砖
玻璃及供观察的其他透明材料			格网(筛网、过滤网等)
木材	纵剖面		液体
	横剖面

(1)确定剖切面的位置。一般用平面作为剖切面(也可用柱面)。为了表达机件内部结构的真实形状.避免剖切后产生不完整的结构要素,剖切平面通常平行于投影面,且通过机件内部孔、槽的轴线或对称面。

 (2)画剖视图。先画剖切平面与机件实体接触部分的投影,即剖面区域的轮廓线,然后再画出剖切区域之后的机件可见部分的投影。

 (3)在剖面区域内画剖面线.并进行标注。

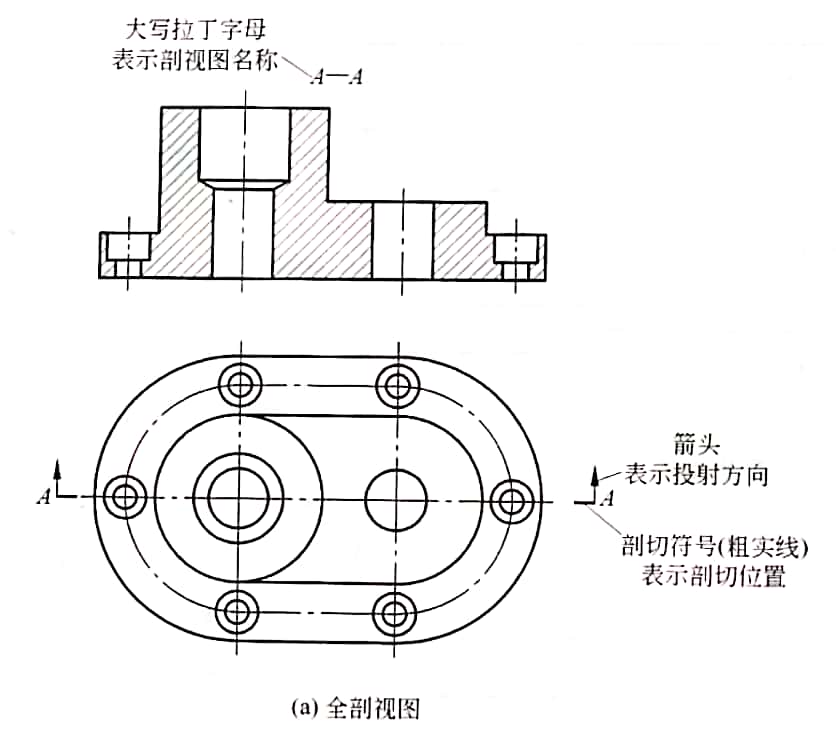

三要素的组合标注如下图所示。
