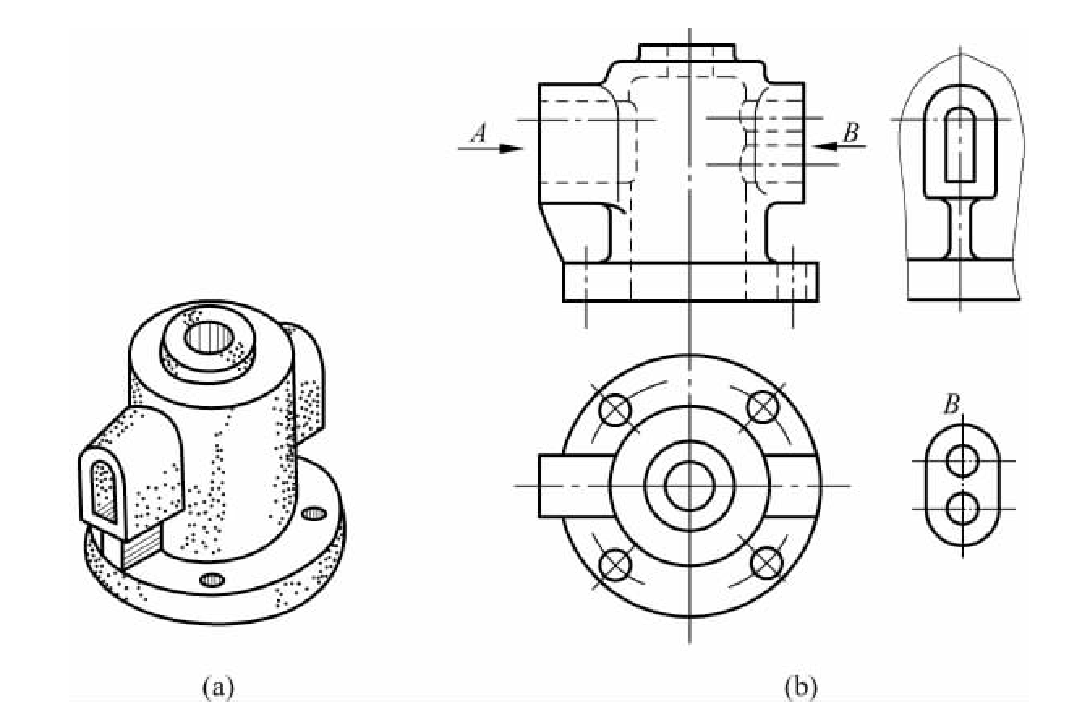

将机件的某一部分向基本投影面投射所得的图形称为局部视图，如图1中的A向和B向局部视图。
图1 局部视图
注意:
(1)画局部视图时,其断裂边界画波浪线或双折线。当所表示的局部视图的外轮廓成封闭时，则不必画出波浪线。
(2)局部视團的配置可选用以下形式，并进行必要的标注。
①按基本视围的配置形式配置,当与相应的另一视圈之间没有其他图形隔开时，则不必标注。
②接向视图的配置形式配置时，标注同向视图。如图1所示，主、俯两个基本视图已将机件的主要结构表达清楚,但两侧凸台和左倒助板的厚度尚未表达清楚。因此，采用A、B两个局部视图作为补充，这样就可以省去左、右两个基本视图。A向局部视图按基本视图的配置形式配置,中间又没有其他图形隔开时，可省略标注。B向视图按向视图配置则需要标注，且所表示的局部结构是完整的，并且外形轮廓线又自行封闭，故可省略波浪线。
图2 局部视图的三角画法
③按第三角画法配置在所需表示的局部结构的视图附近，并应用细点画线连接两图形，此时不必标注,如图2所示为按第三角画法配置的局部视图。第三角投影如图3所示。

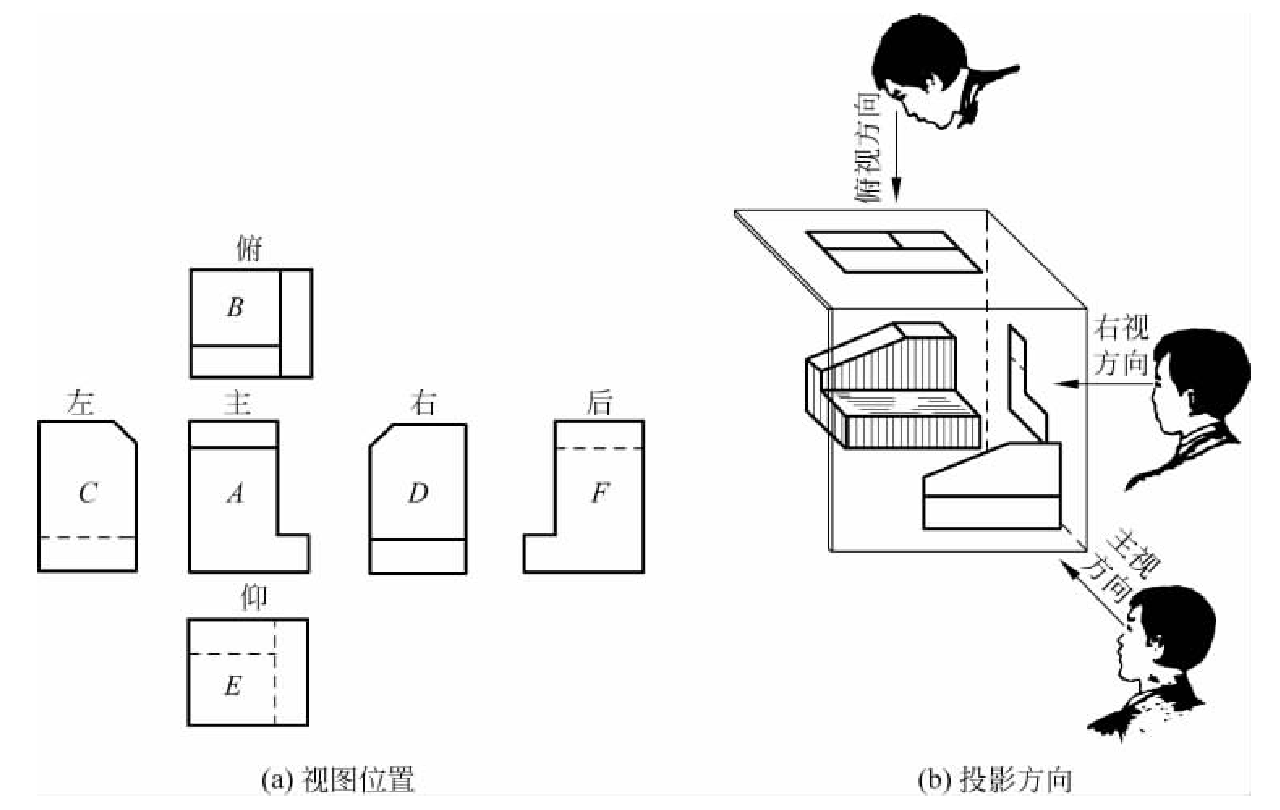

图3 第三角投影
如图4所示，为局部视图的特殊画法，图4(a)为对称机件的四分之一，图4(b)为对称机件的一半。
图4 局部视图的特殊画法
