常见的图形简化画法主要有以下一些情况。

(1)对于机件的肋、轮幅及薄壁等。如按纵向剖切，这些结构都不画剖面符号,而用粗实线将它与其邻接部分分开。当零件回转体上均匀分布的肋、轮幅、孔等结构不处于剖切平面上时，可将这些结构旋转到剖切平面上画出，如下图所示。

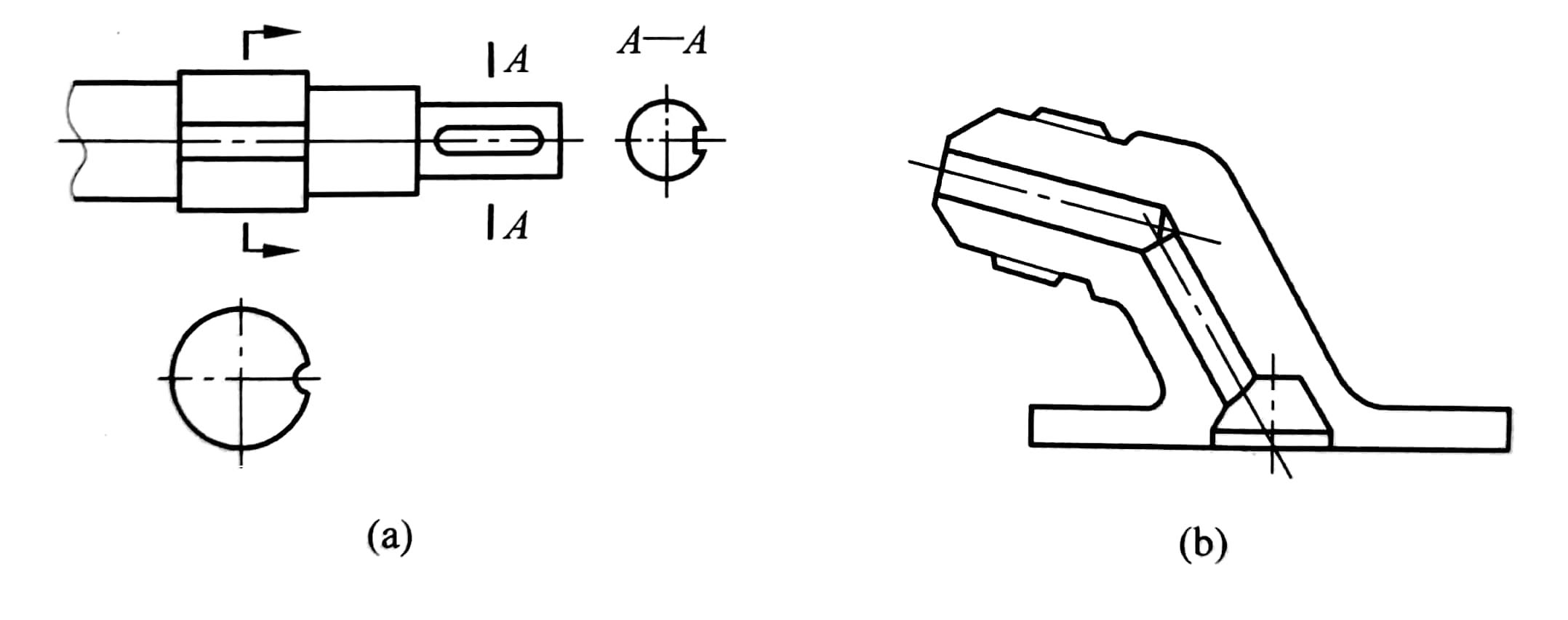

肋、轮幅、孔的简化面法

(2)较长的机件(轴、杆.型材、连杆等)。沿长度方向的形状一致或按一定规律变化时,可断开后缩短绘制，如图所示。

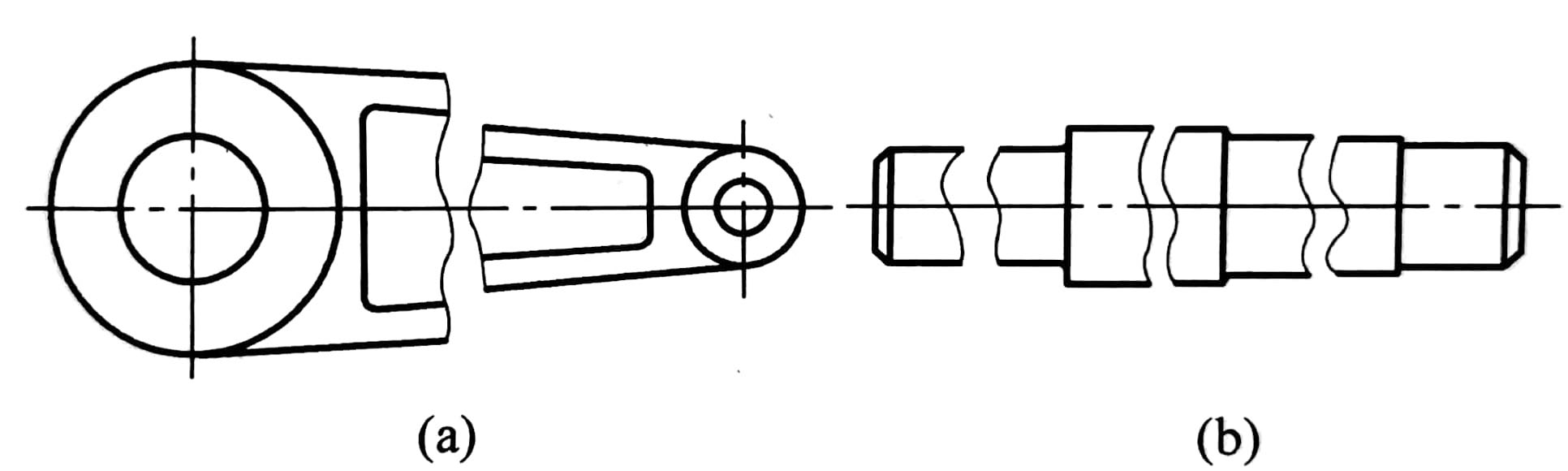

较长零件的简化画法

(3)在不致引起误解时，对于对称机件的视图可只画一半或四分之一，并在对称中心线的两端画出两条与其垂直的平行细实线，如图所示。

对称零件的简化画法

(4)在不致引起误解时,零件图中允许省略剖面符号,但剖切位置和断面图的标注必须按原来的规定标注.如图所示。
