知识点

电气控制系统的组成

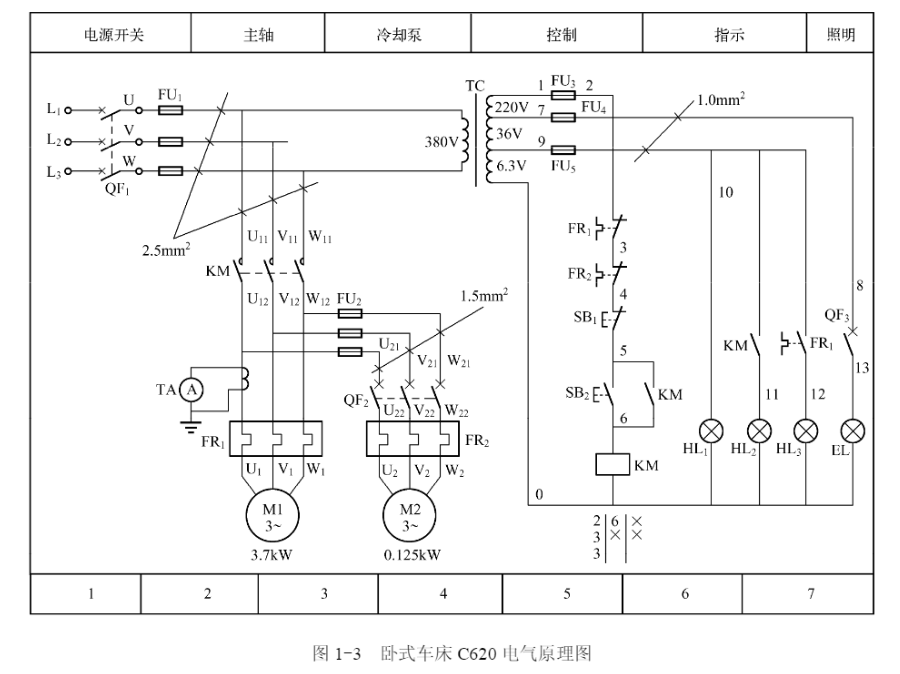

图1-3是卧式车床C620电气控制原理图，是机床电气控制类较为简单的一个电气原理图，对初学者来说有点复杂，但是，如果利用“化整为零”的方法进行学习则简单多了。

从图1-3中可以看出，图中最上一行分成若干列，在每列中用汉字标注其正下方电气元器件的名称或相应原理图在整个电气原理图中的作用;图中最下一行也相应分成若干列，在每列中按顺序用阿拉伯数字加以标注，即给整个电气原理图分成若干个区，便于用户或维护者使用和阅读。
电气原理图一般分成主电路（对应图1-3中的1至4区)、控制电路（对应图1-3中的5至6区)、辅助电路（如图1-3中的6至7区)，辅助电路的详细介绍见1.10节。
