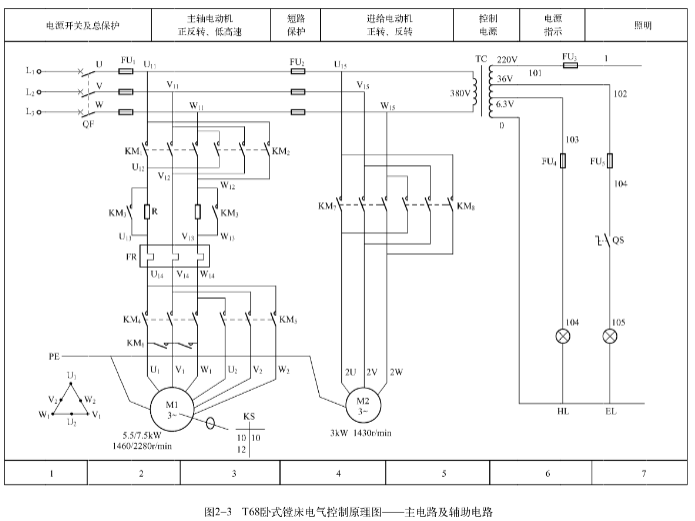

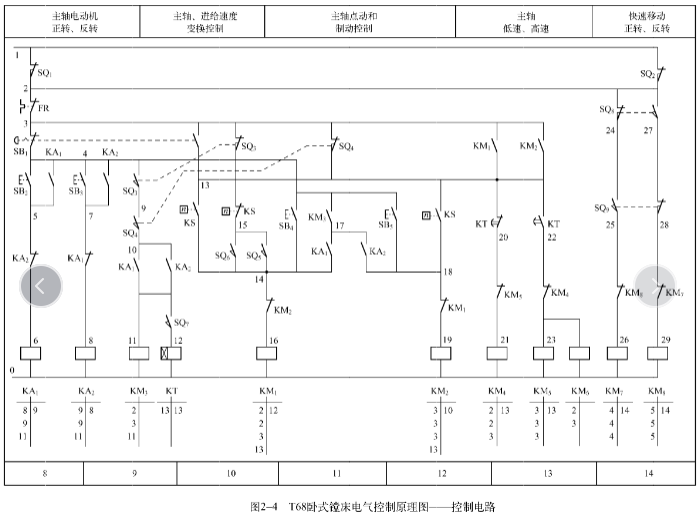

如图2-3和图2-4是T68卧式镗床电气控制原理图，其中图2-3是T68卧式镗床的主电路和辅助及保护电路原理图，图2-4是T68卧式镗床的控制电路原理图。
从图2-3中可以看出，T68卧式镗床的主电路比卧式车床的主电路复杂得多，通常可以通过“化整为零”的方法进行学习。主电路主要由主轴电动机M1和快速移动电动机M2及相关控制电路构成。主轴电动机主要是正反转控制（交流接触器KM1主触点闭合，主轴电动机正转、交流接触器KM2主触点闭合，主轴电动机反转）、调速控制（交流接触器KM4主触点闭合，主轴电动机低速运行；交流接触器KM5、KM6主触点闭合，主轴电动机高速运行）和制动控制（交流接触器KM3主触点闭合时主轴正常运行，当主轴停止运行时，交流接触器KM3主触点断电，主轴电动机主电路接入电阻R，进行能耗制动），快速电动机主要是正反转控制（交流接触器KM7主触点闭合，快进电动机正转即进给；交流接触器KM8主触点闭合，快进电动机反转即后退）。
控制电路主要包括主轴电动机的正反转控制、主轴及进给速度控制、主轴电动机点动及制动控制、主轴电动机高低速控制、快速移动电动机正反转控制等。控制电路所涉及的低压元器件行程开关SQ、时间继电器KT、中间继电器KA、速度继电器KS等分别在2.2.1节、2.5.1节、2.5.2节、2.5.5节中进行介绍。
辅助及保护电路主要包括短路保护电路、电源变换电路、电源指示电路及照明电路等。
