除了三极管集成电路以外,还有一种场效晶体管组成的集成电路,这就是MOS电路。MOS集成电路按使用的管子不同,分为PMOS电路、NMOS电路和CMOS电路,这里主要介绍应用最多的CMOS集成门电路。
1. CMOS集成逻辑门电路
(1) CMOS与非门

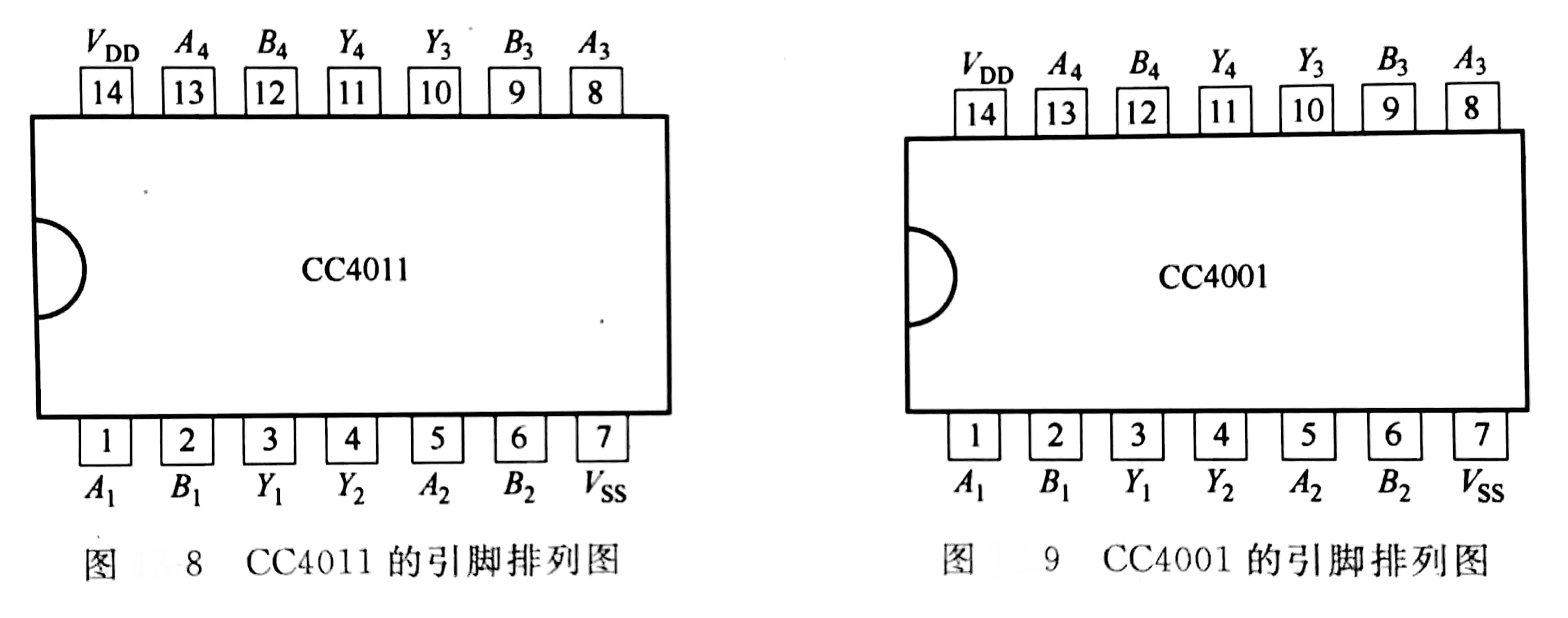

如图8所示为集成四2输入与非门CC4011的引脚排列图。其逻辑表达式为。
(2) CMOS或非门
如图9所示为集成四2输入或非门CC4001的引脚排列图。其逻辑表达式为。
2. CMOS数字集成电路的特点
CMOS数字集成电路主要有如下特点。
(1)静态功耗低
电源电压VDD=5V时,中规模数字集成电路功耗小于25~ 100μW。
(2)工作电源电压范围宽
对电源电压基本不要求稳压,CC4000系列的电源电压为3~15V,HCMOS电压为2~6V。
(3)逻辑摆幅大
输出的低电平接近为0V,输出的高电平接近电源电压VDD,所以输出逻辑电平幅度的变化接近电源电压VDD。
(4)输入阻抗高
在正常工作电源电压范围内,输入阻抗可达105kΩ以上。因此,其驱动功率极小,可忽略不计。
3. CMOS门电路使用注意事项
(1)测试CMOS电路时,禁止在CMOS本身没有接通电源的情况下输入信号。
(2)电路接通期间不应把器件从测试座上插入或拔出;电源电压为3~5V,电源极性不能倒接。
(3)焊接CMOS电路时,电烙铁功率不得大于20W,并要有良好的接地线。
(4)输出端不允许直接接地或接电源;除具有OC结构和三态输出结构的门电路外,不允许把输出端并联使用以实现线与逻辑。
(5)同TTL门电路一样,多余的输入端不能悬空,与门的多余输入端应接电源VDD,或门的多余输入端应接低电平或VSS。也可将多余输入端与使用输入端并联,但这样会影响信号传输速度。
