1.功用

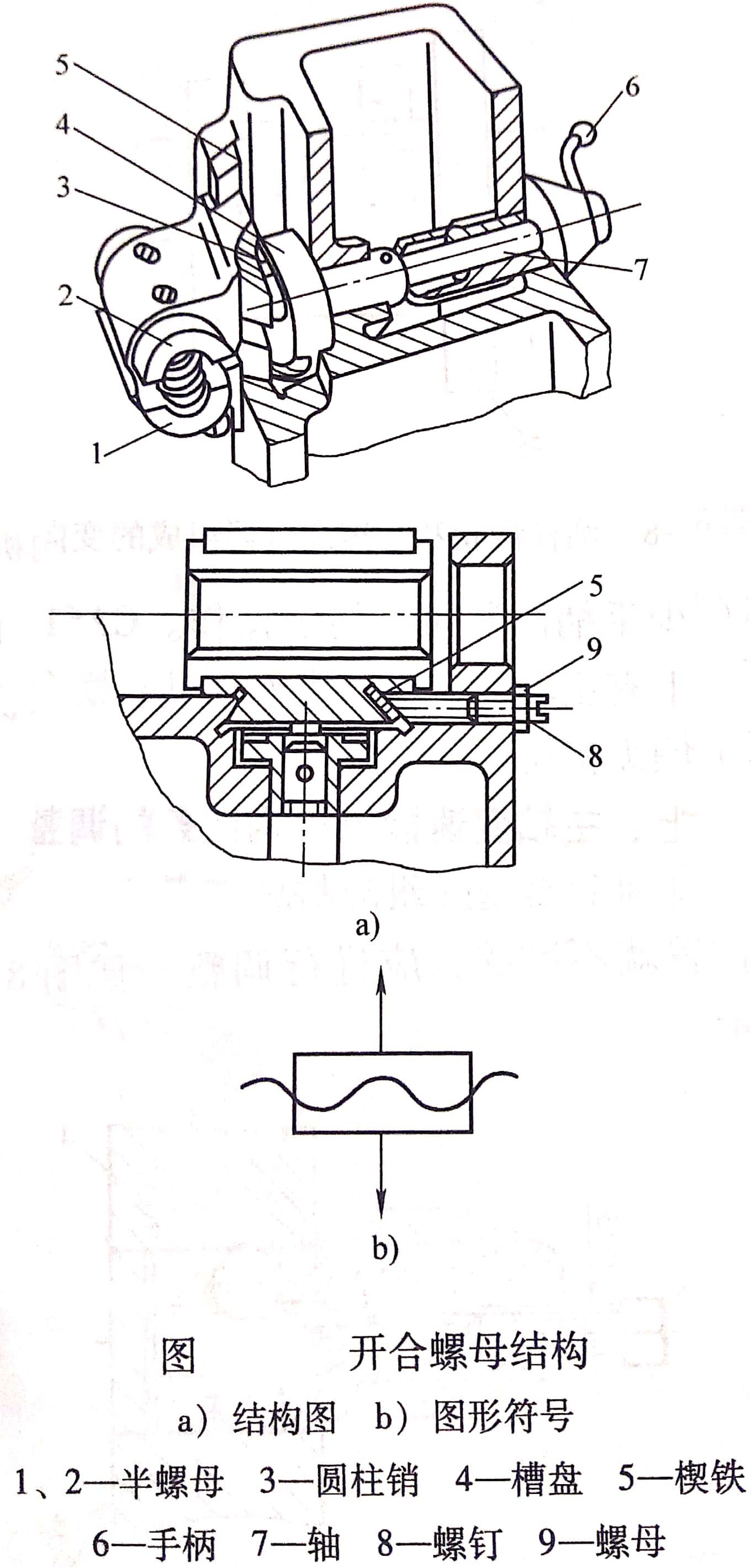

开合螺母机构的功用是接通和断开从丝杠传来的运动。车削螺纹和蜗杆时，将开合螺母合上，丝杠通过开合螺母带动溜板箱及刀架运动。开合螺母的结构如图a所示。

2.间隙调整方法

(1)首先松开螺母9。

(2)可用一字旋具通过螺钉8支紧或放松楔铁5进行调整。

(3)开合螺母跟燕尾形导轨配合的松紧程度调整好后，用螺母9锁紧。

3.图形符号

开合螺母机构的图形符号如图8b所示。

1.功用

安全离合器的作用是在机动进给过程中，当进给抗力过大或刀架运动受到阻碍时，能自动停止进给运动，避免传动机件损坏，因此又称为进给过载保护机构。

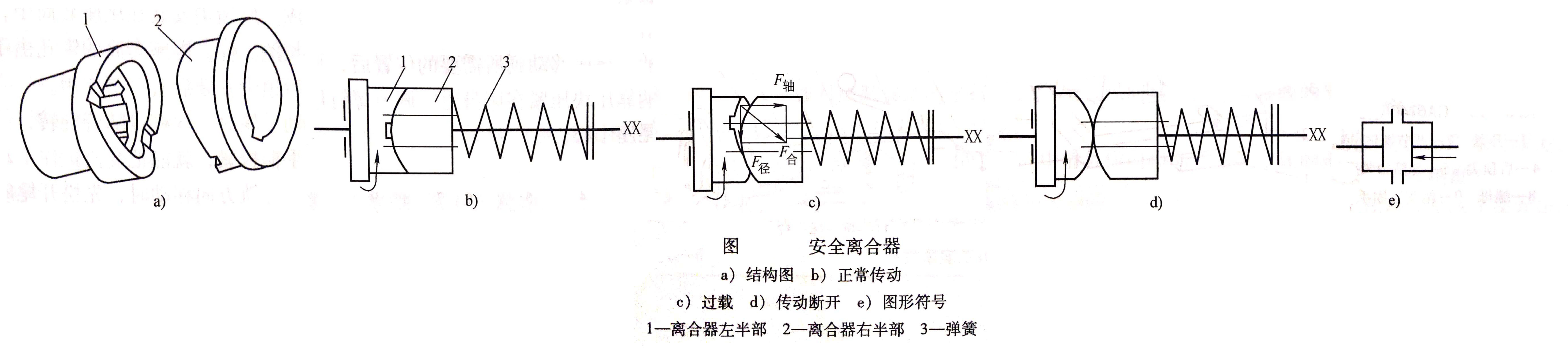

CA6140型车床的安全离合器安装在溜板箱中轴XX上，其结构由端面带有螺旋形齿爪的左右两部分组成，如图a所示。安全离合器左半部1空套在轴XX上，右半部2用键连接在轴XX上。在正常机动进给时，在弹簧3的压力作用下，左、右半部相互啮合，把光杠的运动传递给轴XX,如图b所示。

当进给运动出现过载时，轴XX的转矩增大，通过离合器齿爪传递的转矩也随之增加，当离合器螺旋形齿面上的轴向推力F_推超过弹簧3的弹力时，离合器右半部被推开,将传动链断开，如图c、d所示。因此，该机构可保证在出现过载时传动件不会损坏。改变弹簀3的压缩量，从而调整安全离合器能传递转矩的大小。

2.图形符号

安全离合器的图形符号如图e所示。
