在实际工程中，常需要将测量数据和运算结果用十进制数码显示出来，译码显示电路的功能是将输入的BCD码译成能用于显示器件的十进制信号，并驱动显示器显示数字。译码显示器通常由译码器、驱动器和显示器三部分组成。

常用的数码显示器件主要有半导体数码管(LED)和液晶数码管(LCD)等，下面主要以半导体七段数码管为例，说明显示器的工作原理。

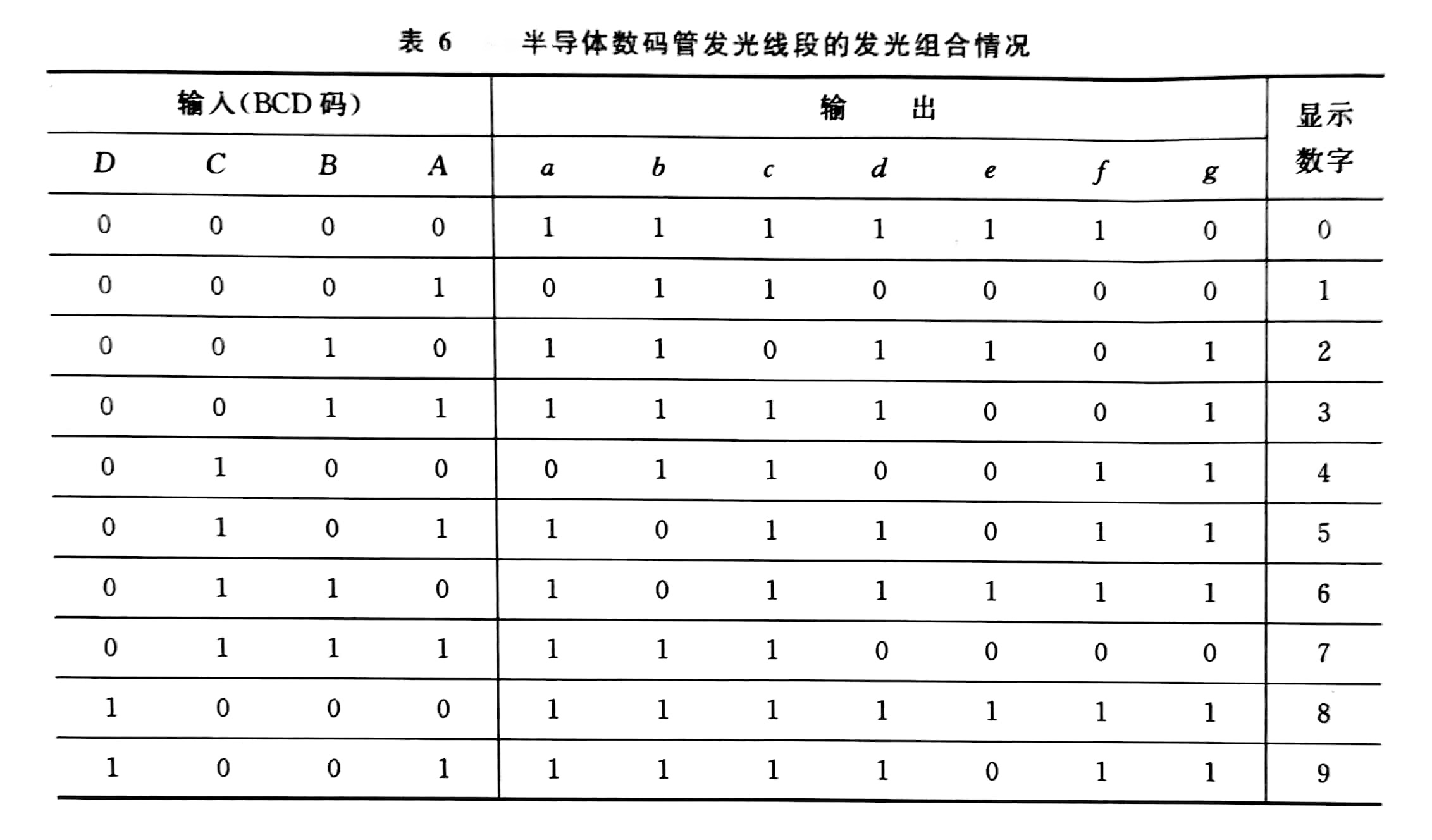

半导体数码管是将7个发光二极管排列成“日”字形状制成的，如图16(a)所示。发光二极管分别用a、b、c、d、e、f、g 7个小写字母代表，一定的发光线段组合，就能显示相应的十进制数字，如图16(b)所示。例如，当b、c发光二极管发光时，就能显示数字“1"，当a、b、c、d、e、f、g 发光二极管均发光时，就能显示数字“8”。如表6所示为a~g发光线段的10种发光组合情况，分别显示0~9 10个数字。表中输出1表示发光线段，0表示不发光线段。

半导体数码管的7个发光二极管内部接法可分为共阴极和共阳极两种。

(1)共阳极数码管

7个发光二极管的阳极连接在一起作为一个引出端，如图17(a)所示。

(2)共阴极数码管

7个发光二极管的阴极连接在一起作为一个引出端，如图17(b)所示。
