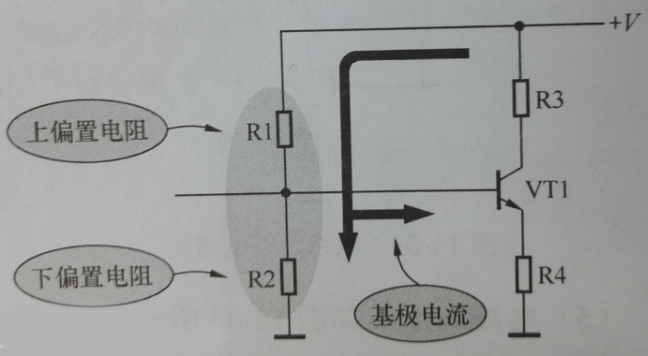

图1-1所示是典型的分压式偏置电路。电路中的VT1是NPN型三极管，采用正极性直流电压+V供电。由于R1和R2这一分压电路为VT1基极提供直流电压，所以将这一电路称为分压式偏置电路。

电阻R1和R2构成直流工作电压+V的分压电路，分压电压加到VT1基极，建立VT1基极直流偏置电压。电路中VT1发射极通过电阻R4接地，基极电压高于地端电压，所以基极电压高于发射极电压，发射结处于正向偏置状态。

流过R1的电流分成两路：一路流入基极作为三极管VT1的基极电流，其基极电流回路是+V→Rl→VT1基极→VT1发射极→R4→地端；另一路通过电阻R2流到地线。

1、上偏置电阻和下偏置电阻。分压式偏置电路中，R1称为上偏置电阻，R2称为下偏置电阻，虽然基极电流通过上偏置电阻R1构成回路，但是R1和R2分 压后的电压决定了VT1基极电压的大小，在三极管发射极电阻R4阻值大小确定的情况下，也就决定了基极电流的大小，所以R1和R2同时决定VT1基极电流 的大小。

2、分析基极电流大小的关键点。分析分压式偏置电路中三极管基极电流的大小时要掌握：Rl和R2对直流工作电压+V分压后，将电压加到三极管基极，该直流电压的大小决定了该管基极直流电流的大小，基极直流电压大基极电流大，反之则小。
