复杂电路是指不能用电阻串并联的计算方法化简的电路。下面先来了解一下复杂电路中的几个概念。

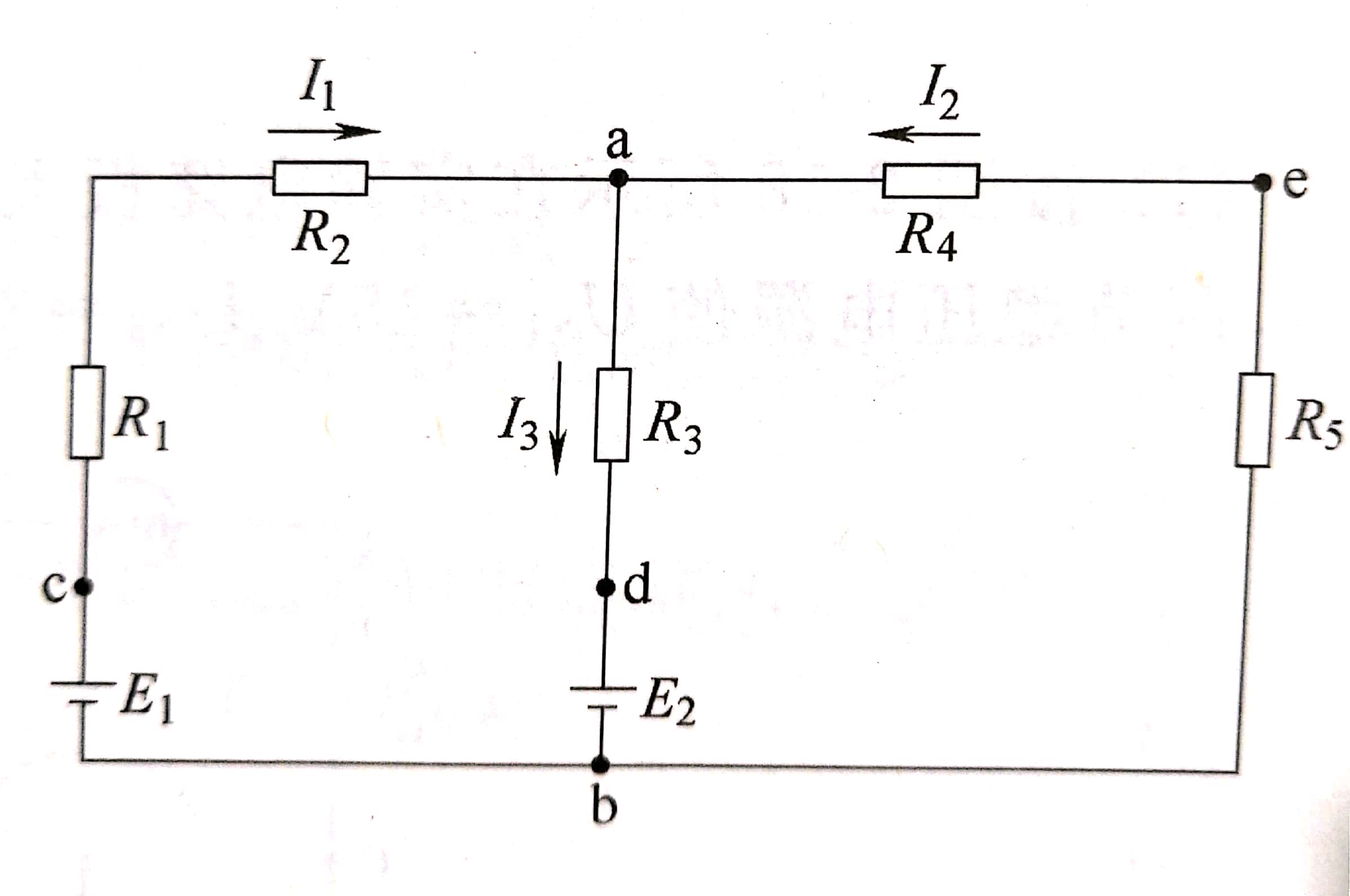

图2-16 复杂电路
支路:电路中有元器件无分支的电路部分叫支路。在图2-16所示电路中,E1和R1、R2,E2和R3,R4和R5分别组成三条支路。根据支路中有无电源,把支路分为有源支路(有电源,如acb、adb)和无源支路(无电源,如aeb)两种。
节点:三条或三条以上支路的连接点称为节点。在如图2-16所示电路中,a和b都是节点,而c、e和d不是节点。
回路:电路中的任一闭合路径都称为回路。在图2-16所示电路中,aebda、aebca、adbca都是回路。
网孔:内部不含有支路的回路叫网孔。在图2-16所示电路中,aebda和adbca都是网孔,而回路aebca中含有由E2和R3组成的支路,因而不是网孔。
