S7协议专门为西门子控制产品优化设计的通信协议，它是面向连接的协议，在进行数据交换之前，必须与通信伙伴建立连接。

连接是指两个通信伙伴之间为了执行通信服务建立的逻辑链路，而不是指两个站之间用物理媒体（如电缆）实现的连接。S7连接是需要组态的静态连接，静态连接要占用CPU的连接资源。

基于连接的通信分为单向连接和双向连接，S7-200 SMART只有单向连接功能。单向连接中的客户机是向服务器请求服务的设备，客户机调用GET/PUT指令读、写服务器的存储区。服务器是通信中的被动方，用户不用编写服务器的S7通信程序，S7通信是由服务器的操作系统完成的。

S7-200 SMART的以太网端口有很强的通信功能，除了一个用于编程计算机的连接，还有8个用于HMI （人机界面）的连接，8个用于以太网设备的主动的GET/PUT连接，和8 个被动的GET/PUT连接。上述的25个连接可以同时使用。

GET/PUT连接可以用于S7-200 SMART之间的以太网通信，也可以用于S7-200 SMART和S7-300/400/1200之间的以太网通信。

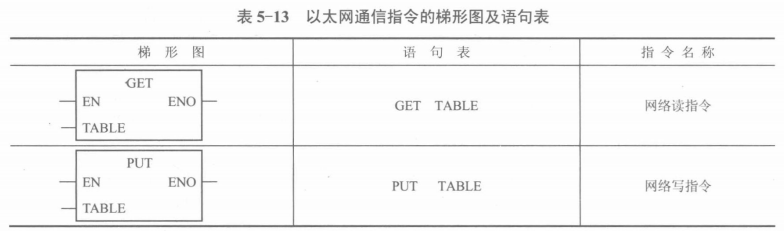

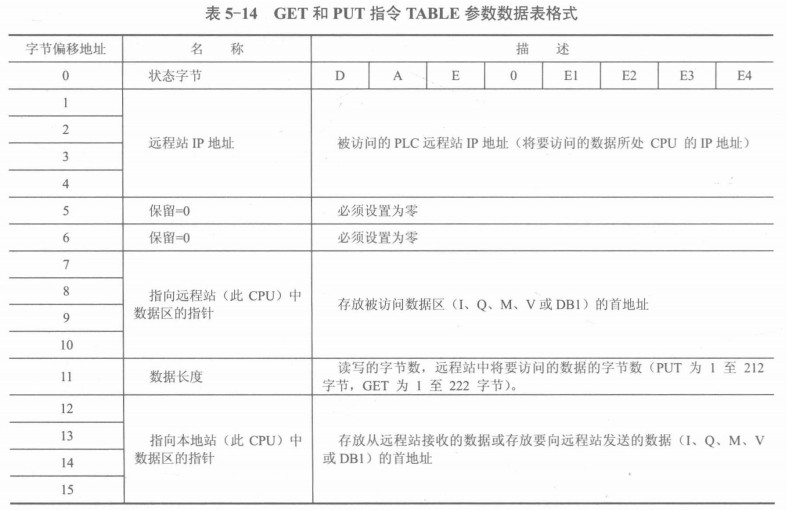

GET和PUT指令适用于通过以太网进行的S7-200 SMART CPU之间的通信，其指令 梯形图和语句表如表5-13所示。GET和PUT指令用它唯一的输入参数TABLE （数据类型为 TBYE,如 IB、QB、VB、MB、SMB、SB、*VD、*LD、*AC）定义 16B 的表格，如 表5-14所示，该表格定义了3个状态位、错误代码、远程站的CPU的IP地址、指向远程站中要访问的数据的指针和数据长度、指向本地站中要访问的数据的指针。

状态字节说明：

数据表的第1字节为状态字节，各个位的意义如下。

1） D位：操作完成位。0：未完成；1:已完成。

2） A位：有效位，操作已被排队。0：无效；1：有效。

3） E位：错误标志位。0：无错误；1：有错误。

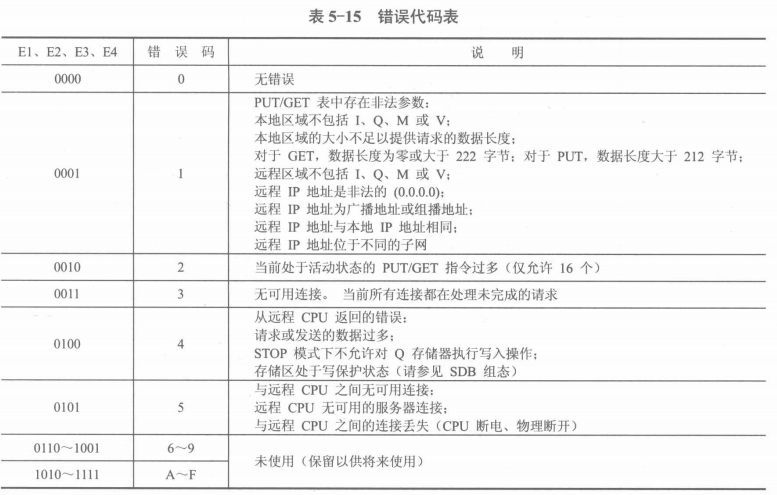

4） El、E2、E3、E4位：错误码。如果执行读/写指令后E位为1,贝U由这4位返回一个错误码。这4字节构成的错误码及含义如表5-15所示。

GET指令启动以太网端口的通信操作，按TABLE表的定义从远程设备读取最多222B 的数据。PUT指令启动以太网端口上的通信操作，按TABLE表的定义将最多212B的数据写入远程设备。

执行GET和PUT指令时，CPU与TABLE定义的表中的远程IP地址建立起以太网连接。连接建立后，该连接将一直保持到CPU进入STOP为止。

程序中可以使用任意条数的GET/PUT指令，但是同时最多只能激活8条GET/PUT指令，例如，在给定CPU中，可同时激活4个GET指令和4个PUT指令，或者同时激活2 个GET指令和6个PUT指令。所有与同一 IP地址直接相连的GET/PUT指令釆用同一个连接。如对远程IP地址192.168.2.10同时启用3条GET指令时，将在一个IP地址为192.168.2.10的以太网连接上按顺序执行这些GET指令。

如果尝试创建第9个连接（第9个IP地址），CPU将搜索所有的连接，查找处于未激活状态时间最长的一个连接。CPU将断开该连接，然后再与新的IP地址创建连接。

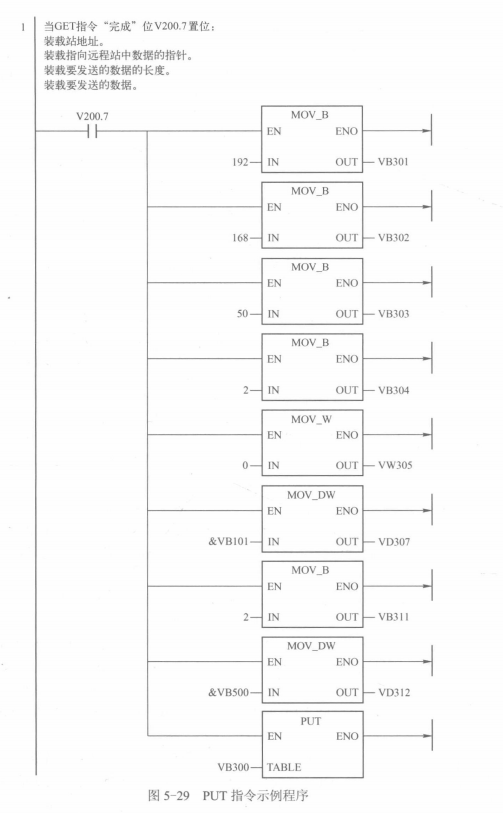

【例5-3 ] PUT指令应用示例，如图5-29所示。

在接收“完成”时，即V200.7为“1”时，启动“PUT”写指令。远程CPU的IP地址为192.168.50.2,将偏移地址T4-5和T+6清0,置远程站存放数据的指针（即将本地数据发 送到远程站后存放这些数据的初始位置VB101）,写入数据长度为2,置本地站发送数据的首地址VB500,启动写指令。

直接用GET/PUT指令编程既烦琐又容易出错，S7-200 SMART提供了GET/PUT指令向导，可方便用户快速实现以太网通信程序。

用GET/PUT向导建立的连接为主动连接，CPU是S7通信的客户机。通信伙伴作S7通信的客户机时，S7-200 SMART是S7通信的服务器，不需要用GET/PUT指令向导组态，建立的连接是被动连接。

使用向导创建的步骤如下。

1）打开向导。

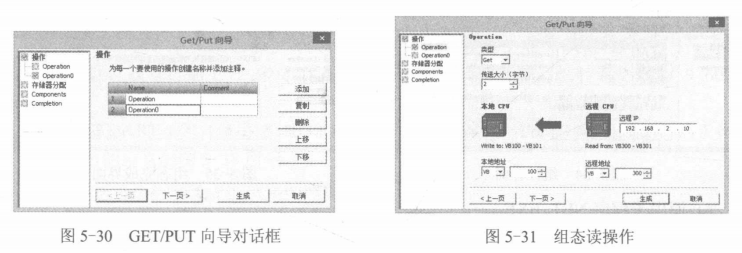

用鼠标双击项目树的“向导”文件夹的“GET/PUT”，或双击“工具”中的“GET/PUT” 图标標，打开GET/PUT向导，如图5-30所示。

打开向导对话框时，只有一个默认的操作（Operation）,如果使用时既需要GET操作又需要PUT操作时，或需要多次GET操作或PUT操作时，就在图5-30的对话框中单击“添 加”按钮，进行添加相应的操作次数。可以为每一条操作添加注释，该向导最多允许组态24 项独立的网络操作。可以组态与具有不同IP地址的多个通信伙伴的读、写操作。然后单击 “下一页”按钮，弹出图5-31所示的对话框。

2） 组态读操作。

在图5-31中，在“类型”选项中选择“GET”，即组态“读操作”，在传送大小（字 节）栏中输入需要读的字节，在此设为2；远程CPU的IP地址，在此设为192.168.2.10。

本地和远程保存数据的起始地址分别为VB100和VB300。然后单击“下一页”按钮，弹出图5-32所示的对话框。

3） 组态写操作。

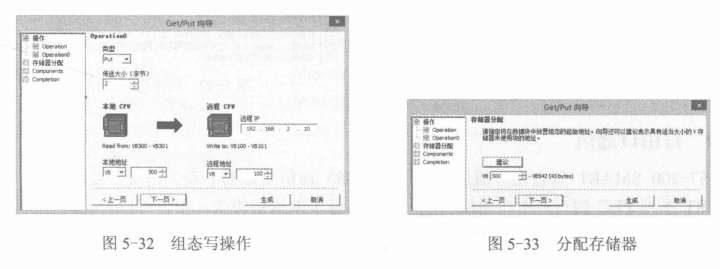

在图5-32中，在“类型”选项中选择“PUT”，即组态“写操作”，在传送大小（字节）栏中输入需要写的字节，在此设为2；远程CPU的IP地址，在此则与读操作一致 192.168.2.10；本地和远程保存数据的起始地址分别为VB300和VB100。然后单击“下一 页”按钮，弹出图5-33所示的对话框。

4）存储器分配。

在图5-33中，设置存储器分配地址，用来保存组态数据的V存储区的起始地址，可单击“建议”按钮，采用系统生成的地址，也可以手动输入，在此存储器分配的起始地址设为VB500,共需43B。然后单击“下一页”按钮，弹出图5-34所示的对话框。

5）组件。

在图5-34中，可以看到实现要求组态的项目组件默认的名称。然后单击“下一页”按钮，弹出图5T5所示的对话框。

6）生成代码。

在图5-35中，单击“生成”按钮，自动生成用于子程序NET_EXE、保存组态数据的数据页 NET_DataBlock 和符号表 NET_SYMS。

7）调用子程序NET_EXEo

向导完成后，在主程序MAIN中需使用SM0.0的常开触点，调用指令树的文件夹“'程 序块'向导"中的NET_EXE（如图5-36所示），该子程序执行用GET/PUT向导配置的网络读写功能。INT型参数“超时”为0表示不设置超时定时器，为1〜32767是以秒为单位的超 时时间，每次完成所有的网络操作时，都会切换BOOL变量“周期”的状态。BOOL变量“错 误”为0表示没有错误，为1时有错误，错误代码在GET/PUT指令定义的表格的状态字中。

双击指令树文件夹“'程序块'向导”中的NET_EXE （SBR1）,可查看组态相关信息，如图5~37所示。
