根据钢的相变临界点选择淬火加热温度，其一般原则是:亚共析钢为Ac3+(30 ~50)℃,共析钢和过共析钢为Ac1±(30~50)℃。选择温度时，还应考虑淬火零件的钢种、性能要求、原始组织状态、形状及尺寸等因素，必要时要进行小批量试淬。
如果淬火是为了获得马氏体，亚共析钢正常温度淬火后应是均匀细小的马氏体组织，在光学显微镜下看不到什么组织形态，称为隐晶马氏体。淬火温度过高将得到粗大马氏体组织，可以在光学显微镜下看到马氏体晶体，同时会引起钢件较严重变形。若淬火温度过低，在淬火组织中会出现铁素体，使淬火组织出现软点，降低钢的强度和硬度。
共析钢和过共析钢淬火温度在Aa以上30~50℃后，获得的组织是均匀细小马氏体和粒状渗碳体。超过此温度得到的是粗针状马氏体，同时引起严重变形，增大开裂倾向。 此外，由于渗碳体溶解过多，增加残留奥氏体量，降低钢的硬度和耐磨性。若温度过低，则获得非马氏体组织，达不到性能要求。

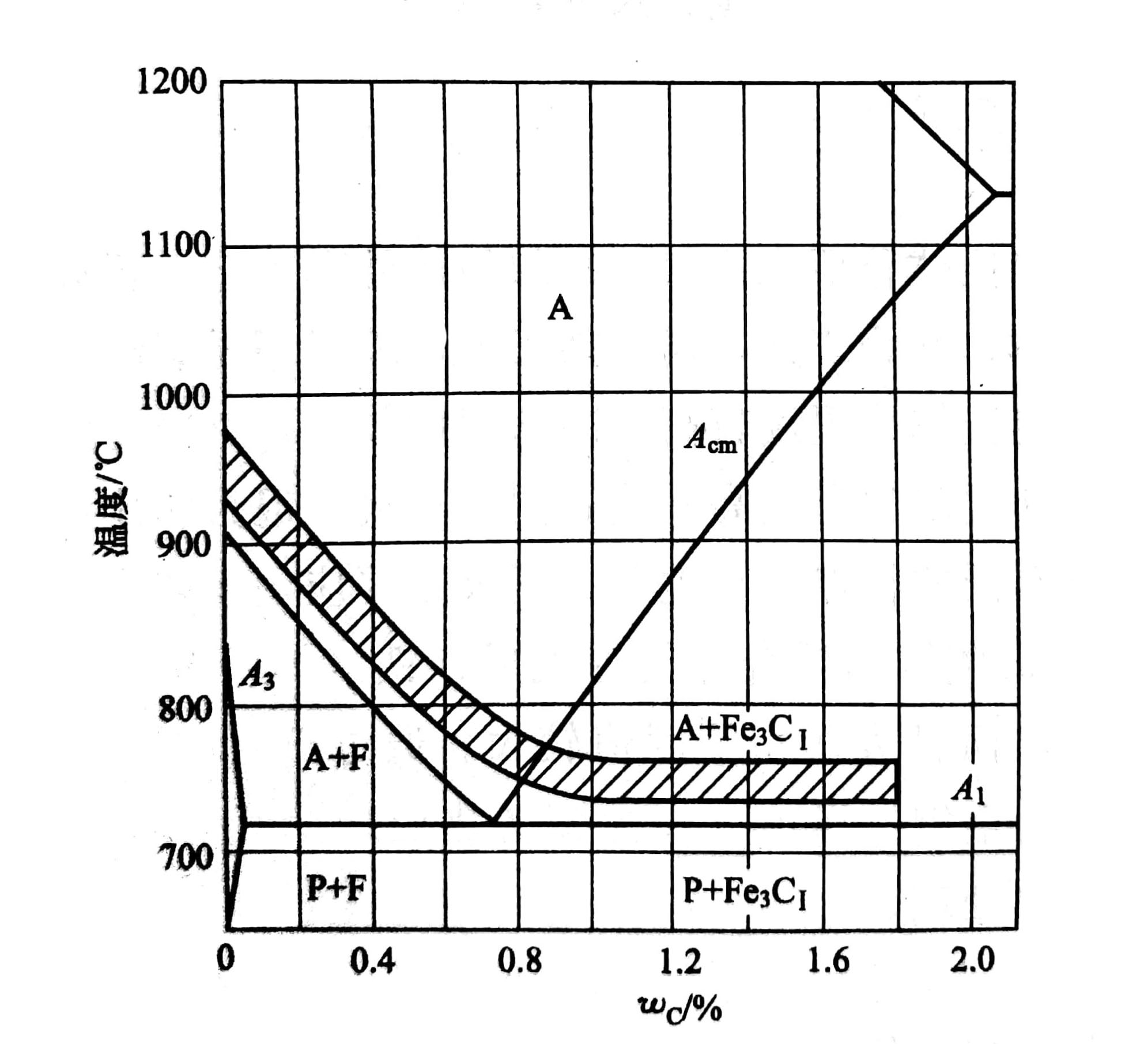

如图所示为碳钢淬火热处理工艺的加热温度范围。
图 碳钢淬火热处理工艺的加热温度范围
知识点词条：淬火温度的选择
