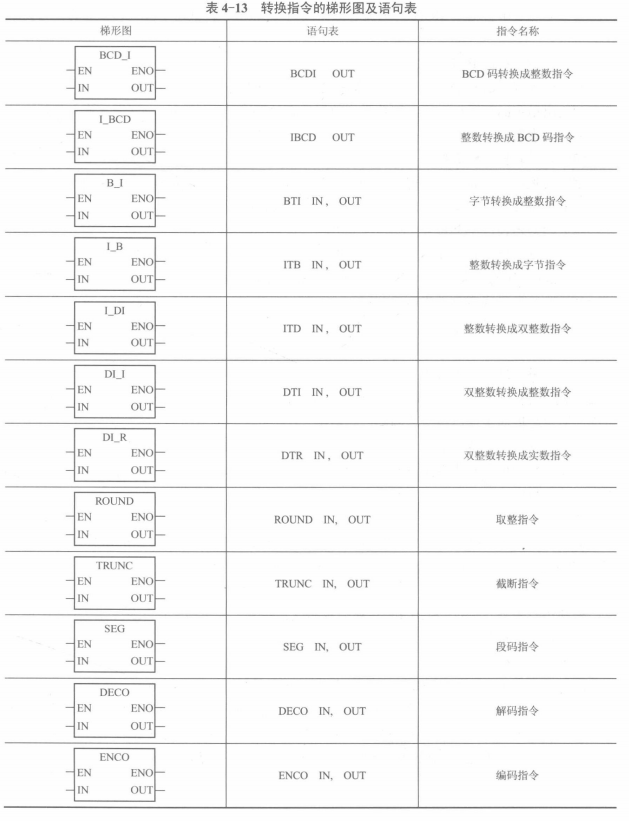

S7-200 SMART中的主要数据类型包括字节、整数、双整数和实数。主要数制有BCD 码、ASCII码、十进制和十六进制等。不同指令对操作数的类型要求不同，因此在指令使用前需要将操作数转化成相应的类型，数据转换指令可以完成这样的功能。数据转换指令包括：数据类型之间的转换、数制之间的转换和数据与码制之间的转换、段码指令、解码与编 码指令等。转换指令的梯形图及语句表如表4-13所示。

(1) BCD码转换成整数指令

BCD码转换成整数指令是将输入BCD码形式的数据转换成整数类型，并且将结果存到输出指定的变量中。输入BCD码数据有效范围为0〜9 999。该指令输入和输出的数据类型均为字型。

(2) 整数转换成BCD码指令

整数转换成BCD码指令是将输入整数类型的数据转换成BCD码形式的数据，并且将结果存到输出指定的变量中。输入整数类型数据的有效范围是0〜9 999。该指令输入和输出的 数据类型均为字型。

(3) 字节转换成整数指令

字节转换成整数指令是将输入字节型数据转换成整数型，并且将结果存到输出指定的变量中。字节型数据是无符号的，所以没有符号扩展位。

(4) 整数转换成字节指令

整数转换成字节指令是将输入整数转换成字节型，并且将结果存到输岀指定的变量中。只有0〜255之间的输入数据才能被转换，超出字节范围会产生溢出。

(5) 整数转换成双整数指令

整数转换成双整数指令是将输入整数转换成双整数类型，并且将结果存到输出指定的变量中。

(6) 双整数转换成整数指令

双整数转换成整数指令是将输入双整数转换成整数类型，并且将结果存到输出指定的变量中。输出数据如果超出整数范围则产生溢出。

(7) 双整数转换成实数指令

双整数转换成实数指令是将输入32位有符号整数转换成32位实数，并且将结果存到输出指定的变量中。

(8) 取整指令

取整指令是将32位实数值IN转换为双精度整数值，并将取整后的结果存入分配给 OUT的地址中。如果小数部分大于或等于0.5,该实数值将进位。

(9) 截断指令

截断指令是将32位实数值IN转换为双精度整数值，并将结果存入分配给OUT的地址 中。只有转换了实数的整数部分之后，才会丢弃小数部分。

(10) 段码指令

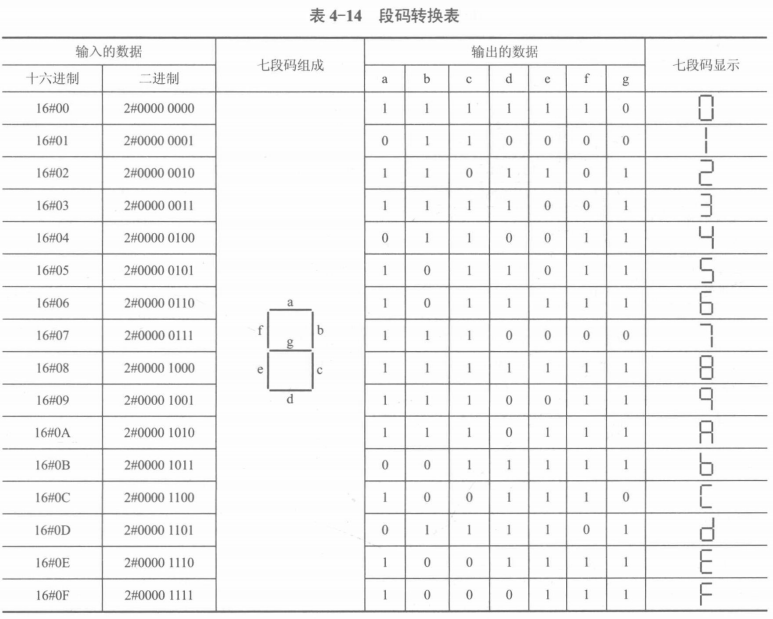

段(Segment)码指令SEG将输入字节(IN)的低4位确定的十六进制数(16#0〜 16#F)转换，生成点亮七段数码管各段的代码，并送到输出字节(OUT)指定的变量中。七段数码管上的a〜g段分别对应于输出字节的最低位(第0位)〜第6位，某段应点亮时输 出字节中对应的位为1,反之为0。代码转换表如表4-14所示。

【例4-4】段码指令的应用（如图4-8所示）。

（11）解码与编码指令

解码（Decode,或称为译码）指令DECO根据输入字节IN的最低4位表示的位号，将 输出字OUT对应的位置位为1,输出字的其他位均为0。

编码（Encode）指令ENCO将输入字IN中的最低有效位（有效位的值为1）的位编号 写入输出字节OUT的最低4位。

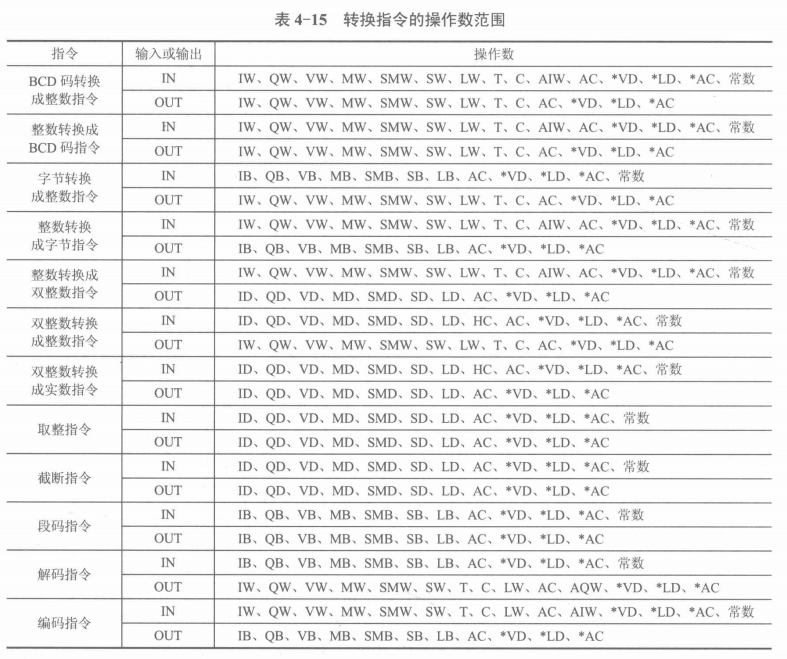

注意：如果要转换的值不是有效的实数值，或者该值过大而无法在输出中表示，则溢出 位将置位，且输出不受影响。转换指令的操作数范围如表4-15所示。
