电路是电流流过的路径。一个完整的电路通常至少由电源、负载、连接导线和控制装置四部分组成,如图2-1所示为简单电路。
图2-1简单电路

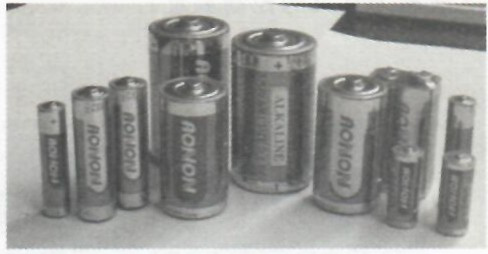

向电路提供能量的设备称为电源,它能把其他形式的能量转换成电能。常见的电源有干电池、蓄电池、光电池、发电机等。如图2-2所示为常见的电源。
(a)干电池 (b)蓄电池
图2-2 常见的电源

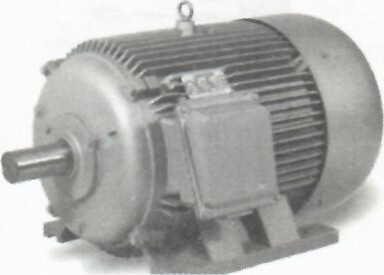

负载是指连接在电路中的电源两端的电子元件。电路中不应没有负载而直接把电源两极相连,此连接称为短路。常用的负载有电阻、电动机和灯泡等可消耗功率的元件。把电能转换成其他形式的能的装置叫作负载。电动机能把电能转換成机械能,电阻能把电能转换成热能,电灯泡能把电能转换成热能和光能,扬声器能把电能转换成声能。电动机、电阻、电灯泡、扬声器等都叫作负载。如图2-3所示为常见的负载。
(a)灯泡 (b)电动机
图2-3常见的负载
连接导线用于把电源和负载连接起来,其作用是传输和分配电能。常用的导线有铜、铝、锰铜合金等。如图2-4所示为常见的导线。
图2-4常见的导线

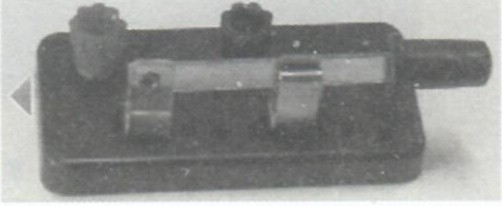

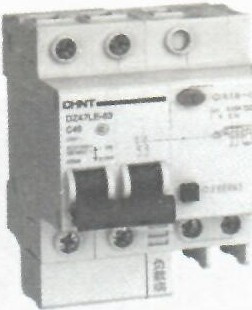

控制装置的作用是接通、断开电路或保护电路不被损坏等。常见的控制和保护装置有开关低压断路器熔断器等。如图2-5 所示为常见的控制装置。
(a)常用开关
(b)低压断路器 (C)熔断器
图2-5常见的控制装置

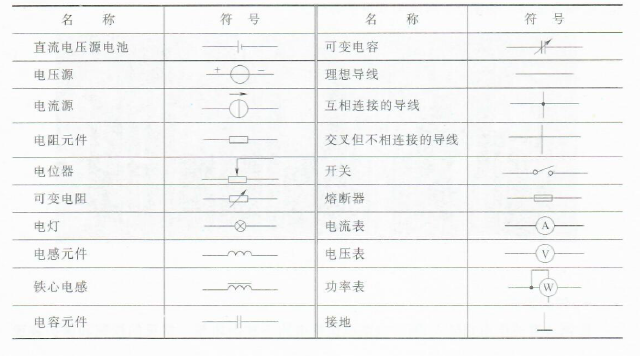

电路都可用电路图来表示。为了方便起见,用国家标准统一规定的图形符号来代替实物,以此表示电路的各个组成部分。常用的电路元器件符号见表2-1。
表2-1 常用的电路元器件符号
知识点词条:电路的组成
