每个模块能同时输入/输出电流或电压信号，对于模拟量输入/输出信号类型及量程的选择都是通过组态软件选择。

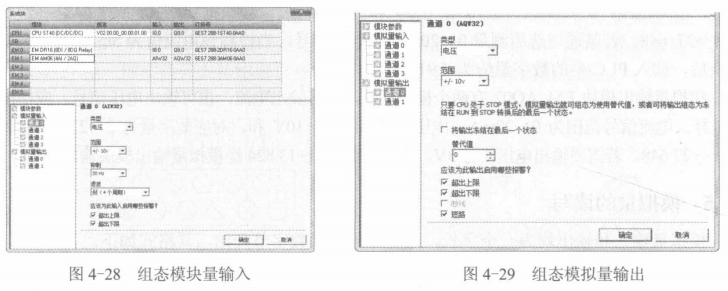

选中系统块上面的表格中相应的模拟量模块（如图4-28所示），单击左边窗口的“模块 参数”节点，可以设置是否启用用户电源报警。

选中某个模拟量输入通道，可以设置模拟量信号的类型（电压或电流）、测量范围、干扰抑制频率和是否启用超上限、超下限报警。干扰抑制频率用来抑制设置频率的交流信号对模拟量输入信号的干扰，一般设为50Hz。

为偶数通道选择的“类型”同时适用于其后的奇数通道，例如为通道2选择的类型也适用于通道3。为通道0设置的干扰抑制频率同时用于其他所有的通道。

模拟量输入釆用平均值滤波，有“无、弱、中、强”4种平滑算法可供选择。滤波后的值是所选的釆样次数（分别为1、4、16、32次）的各次模块量输入的平均值。采样次数多将使滤波后的值稳定，但是响应较慢，釆样次数少滤波效果较差，但是响应较快。

选中某个模拟量输出通道（如图4-29所示），可以设置模拟量信号的类型（电压或电流)、测量范围、是否启用超上限、超下限、断线和短路报警。

选中“将输出冻结在最后一个状态”多选框，CPU从RUN模式变为STOP模式后，模拟量输出值将保持RUN模式下最后输出的值。如果未选“冻结”模式，可设置从RUN模式变为STOP模式后模拟量输出的替代值(-32 512〜+23 511)。默认的替代值为0。
