常见的立式光学比较仪有刻线式、投影式以及数显式。前两种的工作原理基本相同。这里主要介绍投影式和数显式立式光学比较仪的结构。

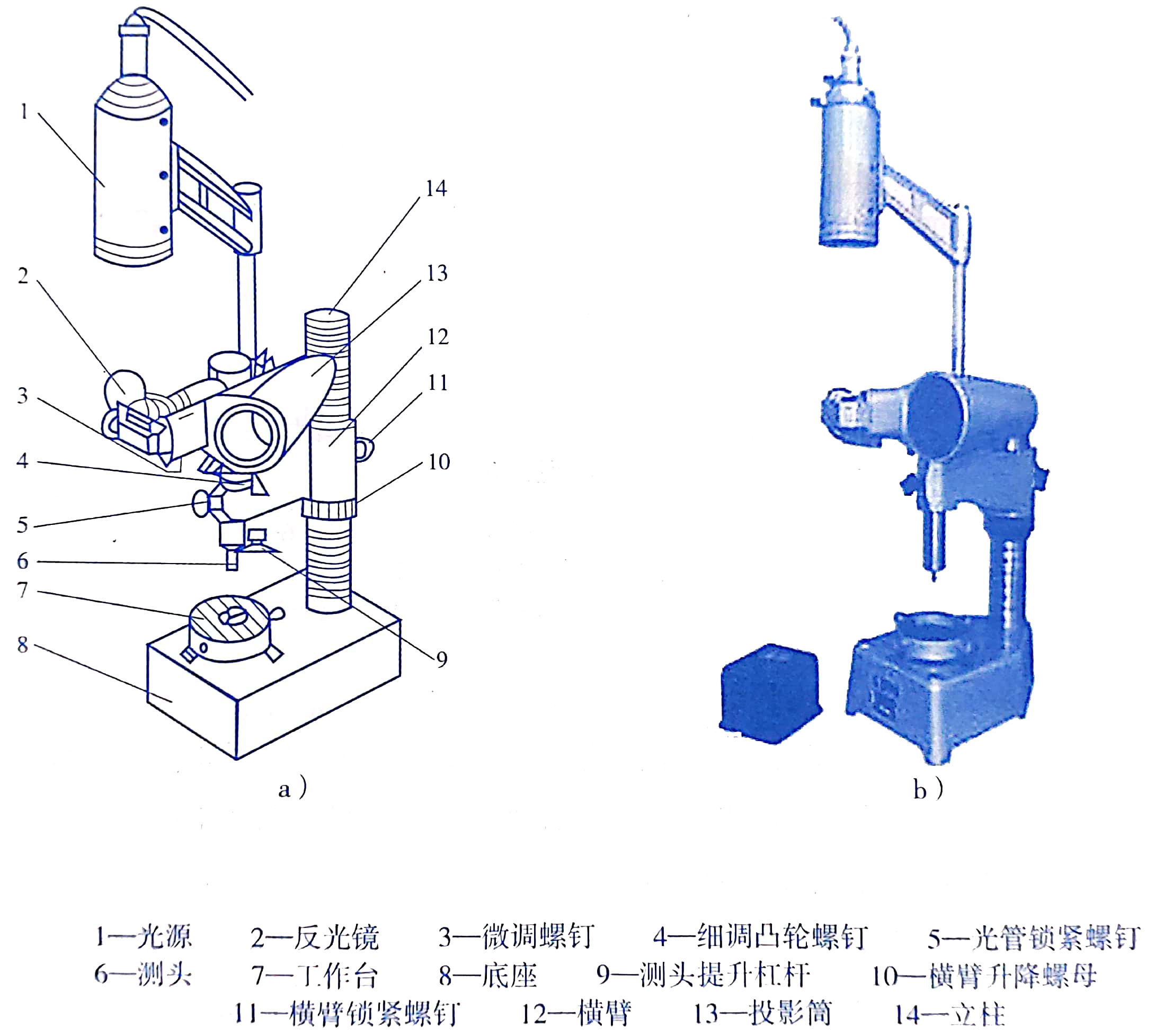

 (1)投影式立式光学比较仪 投影式立式光学比较仪利用标准量块与被测件相比较的方法来测量零件的外形尺寸。仪器采用投影屏和分划目镜读数装置，附加读数放大镜，使视场亮度匀称、像质清晰。测量精度高、数据稳定可靠，对小尺寸精密零件的检测尤为方便。其结构和外观分别如下图a、b所示。

该比较仪可以用来检定量块、量规、线形、板形物体的厚度，外螺纹的中径;圆柱形和球形工件的直径，以及平行平面等精密量具和零件的外形尺寸等;还可以对薄
膜如铝箔、包装膜、纸张等厚度进行测量。其示值误差为±0.25μm, 总放大倍数为1000倍。

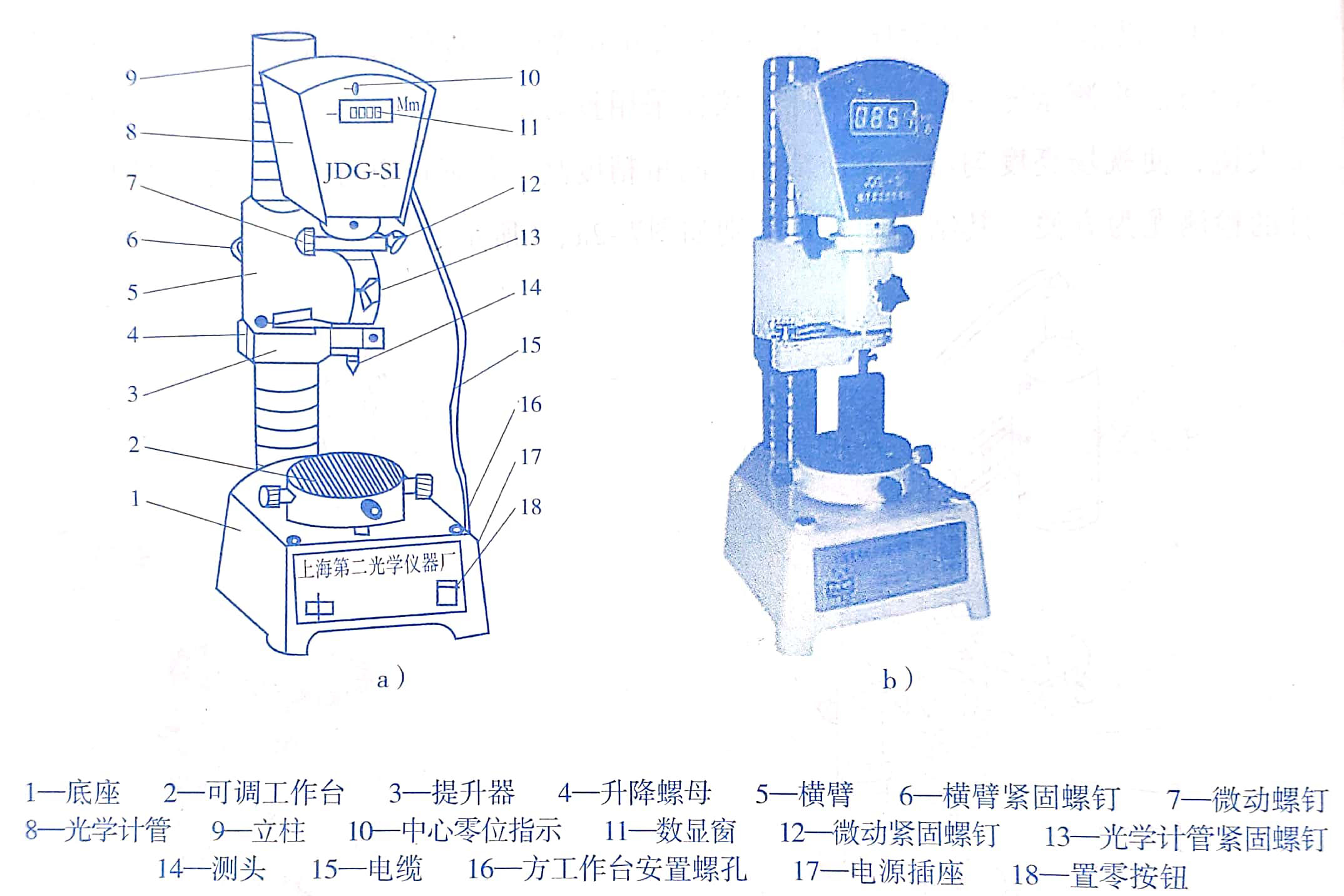

(2)数显式立式光学比较仪 数显式立式光学比较仪将测头的移动量转化为数字并由显示屏显示出来，测量结果更为直观，提高了测量精度和测量效率。其结构和外观分别如下图a、b所示。

该数显式立式光学比较仪的技术规格如下:被测件最大长度180 mm,测量范围≥±0.1 mm,最小显示值0.1μm,示值误差为±0.25 μm。
