在S7-200 SMART的编程语言中，大多数指令要同具有一定大小的数据对象一起进行操 作。不同的数据对象具有不同的数据类型，不同的数据类型具有不同的数制和格式选择。程 序中所用的数据可指定一种数据类型。在指定数据类型时，要确定数据大小和数据位结构。

S7-200 SMART的数据类型有以下几种，字符串、布尔型（0或1）、整型和实型（浮点 数）等。任何类型的数据都是以一定格式釆用二进制的形式保存在存储器内。一位二进制数 称为1位（bit）,包括“0”或“1”两种状态，表示处理数据的最小单位。可以用一位二进 制数的两种不同取值（“0”或“1”）来表示开关量的两种不同状态。对应于PLC中的编程 元件，如果该位为“1”，则表示梯形图中对应编程元件的线圈有信号流流过，其常开触点接 通，常闭触点断开。如果该位为“0”，则表示梯形图中对应编程元件的线圈没有信号流流 过，其常开触点断开，常闭触点接通。

数据从数据长度上可分为位、字节、字或双字等。8位二进制数组成1个字节（Byte）, 其中第0位为最低位（LSB）,第7位为最高位（MSB）o两个字节组成1个字（Word）,两 个字组成1个双字（Double Word）₀ 一般用二进制补码形式表示有符号数，其最高位为符号 位。最高位为0时表示正数，为1时表示负数，最大的16位正数为16#7FFF, 16#表示十六 进制数。

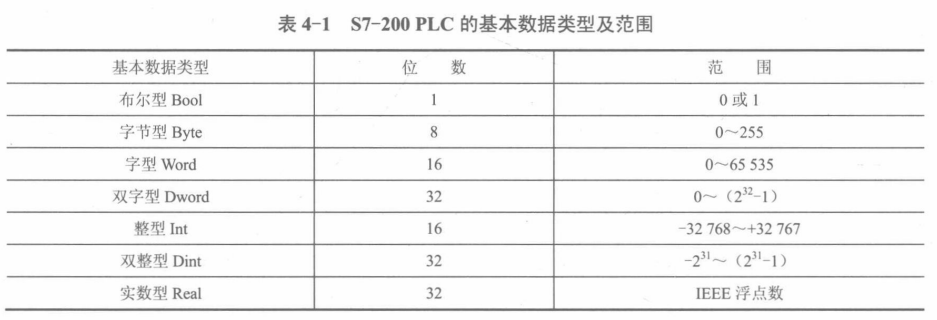

S7-200 SMART的基本数据类型及范围如表4-1所示。

数据类型为STRING的字符串由若干个ASCII码字符组成，第一个字节定义字符串的 长度（0〜254）,后面的每个字符占一个字节。变量字符串最多255个字节（长度字节加上 254个字符）。

S7-200 SMART每条指令由两部分组成：一部分为操作码，另一部分为操作数。操作码 指出指令的功能，操作数则指明操作码操作的对象。所谓寻址，就是寻找操作数的过程。S7-200 SMART PLC CPU的寻址分为3种：立即寻址、直接寻址和间接寻址。

（1）立即寻址

在一条指令中，如果操作数本身就是操作码所需要处理的具体数据，这种操作的寻址方式就是立即寻址。

如：MOVW 16#1234, VW10

该指令为双操作数指令，第一个操作数称为源操作数，第二个操作数称为目的操作数。 该指令的功能是将十六进制数1234传送到变量存储器VW10中，指令中的源操作数 16#1234即为立即数，其寻址方式就是立即寻址方式。

（2）直接寻址

在一条指令中，如果操作数是以其所在地址形式出现的，这种指令的寻址方式就叫作直接寻址。

如：MOVB VB40, VB50

该指令的功能是将VB40中的字节数据传给VB50,指令中的源操作数的数值在指令中并未给出，只给出了存储操作数的地址VB40,寻址时要到该地址中寻找操作数，这种以给岀操作数地址形式的寻址方式是直接寻址。

1） 位寻址方式。

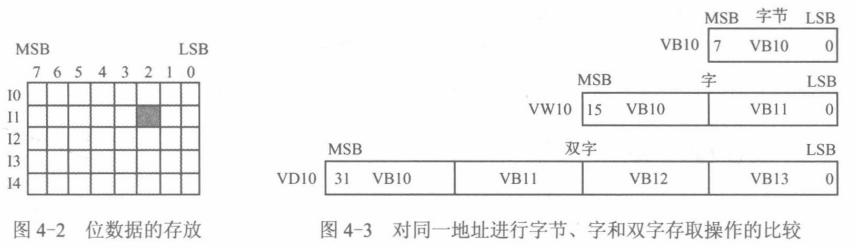

位存储单元的地址由字节地址和位地址组成，如I1.2,其中区域标识符“I”表示输入， 字节地址为I,位地址为2,如图4-2所示。这种存取方式也称为“字节.位”寻址方式。

2） 字节、字和双字寻址方式。

对字节、字和双字数据，直接寻址时需指明区域标识符、数据类型和存储区域内的首字节地址。例如，输入字节VB10, B表示字节（B是Byte的缩写），10为起始字节地址。相邻的两个字节组成一个字，VW10表示由VB10和VB11组成的1个字，VW10中的V为变量存储区域标识符，W表示字（W是Word的缩写），10为起始字的地址。VD10表示由 VB10〜VB13组成的双字，V为变量存储区域标识符，D表示存取双字（D是Double Word的缩写），10为起始字节的地址。同一地址的字节、字和双字存取操作的比较如图4-3所示。

可以用直接方式进行寻址的存储区包括：输入映像存储区I、输出映像存储区Q、变 量存储区V、位存储区M、定时器存储区T、计数器存储区C、高速计数器HC、累加器 AC、特殊存储器SM、局部存储器L、模拟量输入映像区AI、模拟量输出映像区AQ、顺序控制继电器S。

（3）间接寻址

在一条指令中，如果操作数是以操作数所在地址的地址形式出现的，这种指令的寻址方式就是间接寻址。操作数地址的地址也称为地址指针。地址指针前加"*"。

如：MOVW 2010, *VD20

该指令中，*VD20就是地址指针，在VD20中存放的是一个地址值，而该地址值是源操 作数2010存储的地址。如VD20中存入的是VW0,则该指令的功能是将十进制数2010传送到VW0地址中。

可以用间接方式进行寻址的存储区包括：输入映像存储区I、输出映像存储区Q、变量存储区V、位存储区M、顺序控制继电器S、定时器存储区T、计数器存储区C,其中 T和C仅仅是对于当前值进行间接寻址，而对独立的位值和模拟量值是不能进行间接寻址的。

使用间接寻址对某个存储器单元读、写时，首先要建立地址指针。指针为双字长， 用来存入另一个存储器的地址，只能用V、L或累加器AC做指针。建立指针必须用双字传送指令（MOVD）将需要间接寻址的存储器地址送到指针中，例如：MOVD &VB200, ACE指针也可以为子程序传递参数。&VB200表示VB200的地址，而不是VB200中的值。

1）用指针存取数据。

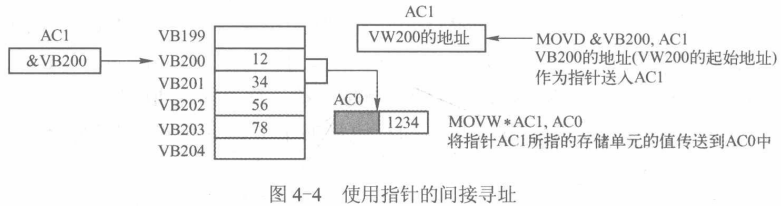

用指针存取数据时，操作数前加“*”号，表示该操作数为一个指针。图4-4中的*AC1 表示AC1是一个指针，AC1是AC1所指的地址中的数据。此例中，存于VB200和VB201 的数据被传送到累加器AC0的低16位。

2）修改指针。

在间接寻址方式中，指针指示了当前存取数据的地址。连续存取指针所指的数据时，当一个数据已经存入或取出，如果不及时修改指针会出现以后的存取仍使用巳用过的地址，为了使存取地址不重复，必须修改指针。因为指针是32位的数据，应使用双字指令来修改指针值，例如双字加法或双字加1指令。修改时记住需要调整的存储器地址的字节数：存取字节时，指针值加1;存取字时，指针值加2；存取双字时，指针值加4。
