照明电路的组成包括电源的引入、单相电能表、漏电保护器、熔断器、插座、灯头、开关、照明灯具和各类电线及配件辅料。

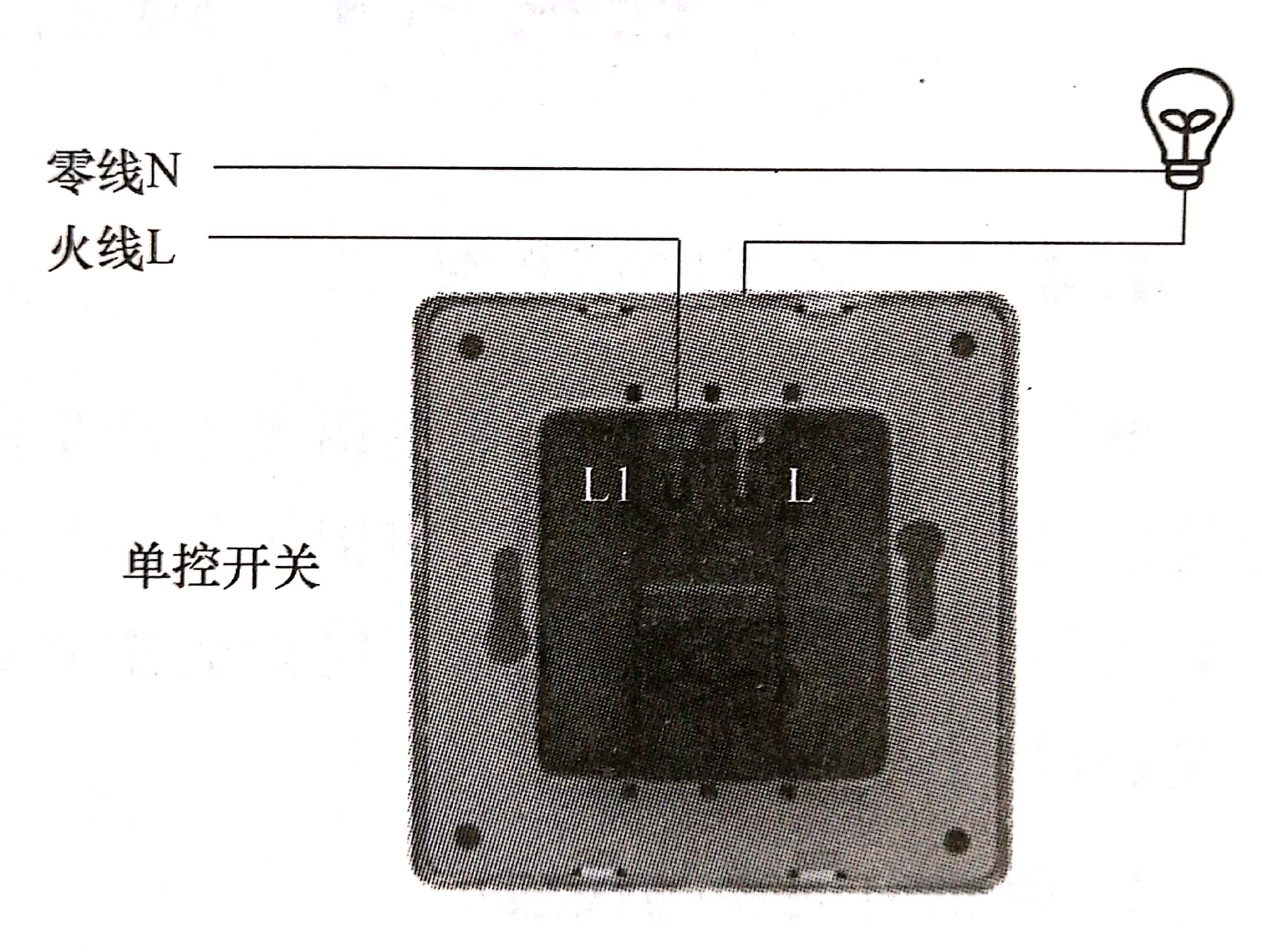

(1)照明开关是控制灯具的电气元器件,起控制照明电灯的亮与灭的作用(即接通或断开照明线路)。开关有明装和暗装之分,家庭中一般是暗装开关。开关的接线如图4-14所示。

图4-14 开关的接线

注意:相线（火线）进开关。

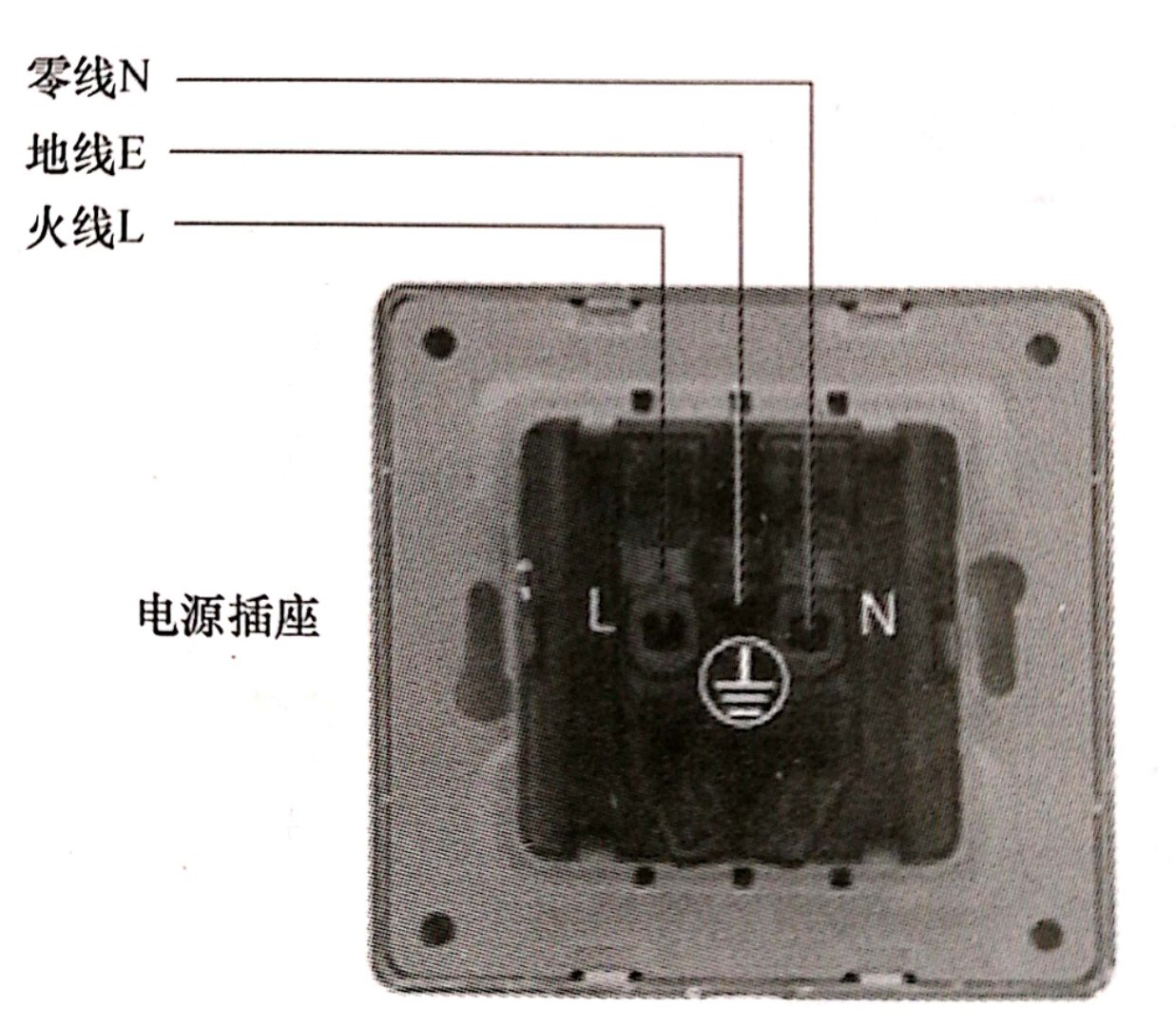

(2)根据电源电压的不同，插座可分为三相四孔插座和单相三孔或两孔插座。家庭一般是单相插座,实验室一般要安装三相插座。根据安装形式不同,插座又可分为明装式和暗装式。单相两孔插座有横装和竖装两种。横装时，接线原则是左零右相；竖装时，接线原则是上相下零；单相三孔插座的接线原则是左零右相上接地。另外在接线时也可根据插座后面的标识，L端接相线，N端接零线，E端接地线。如图4-15所示为单相三孔插座的接线。

图4-15 单项三孔插座的接线

注意:根据标准规定，相线（火线）是红色的，零线（中性线）是黑色的，接地线是黄绿双色线的。

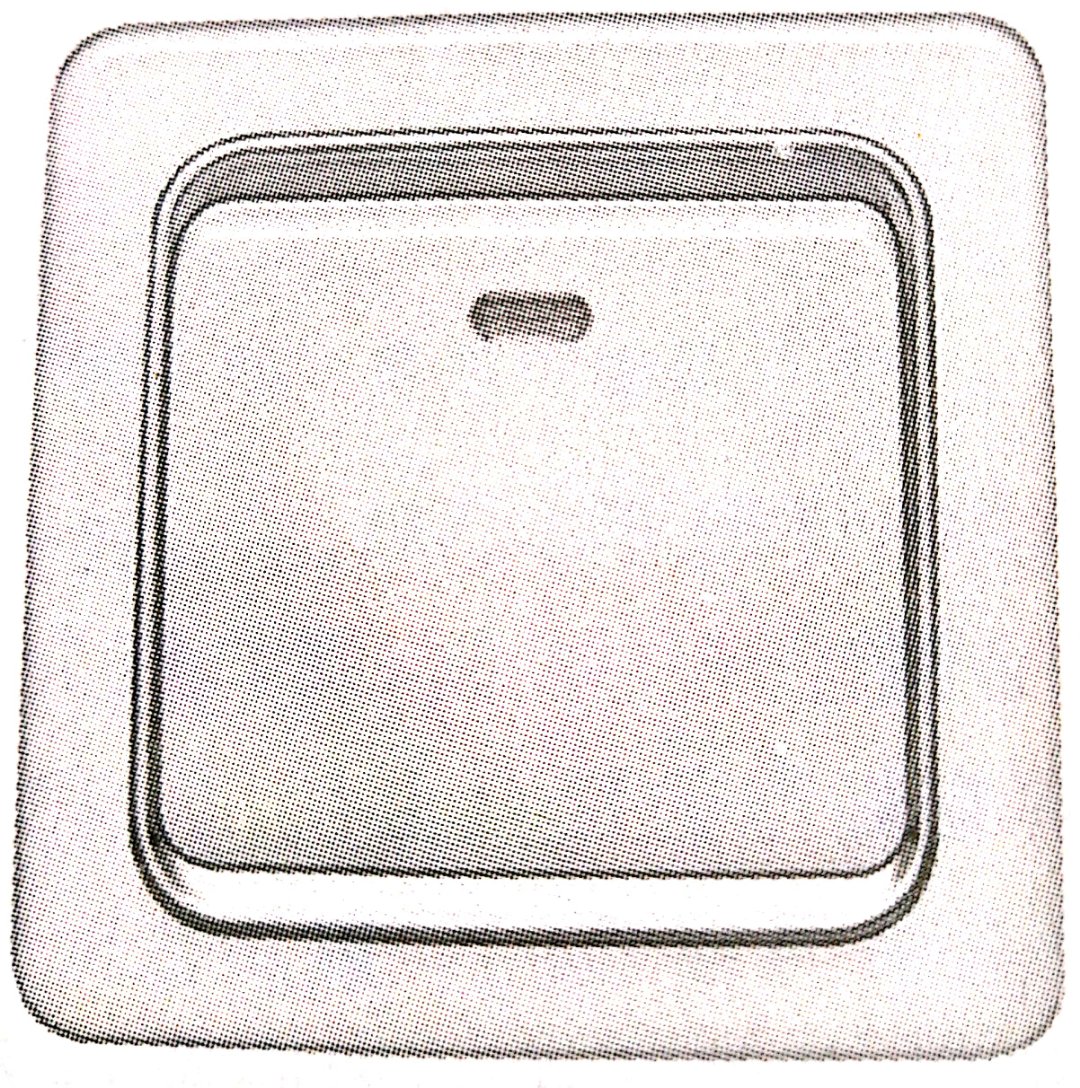

在准备安装开关和插座的地方钻孔，然后按照开关和插座的尺寸安装线盒，接着按接线要求，将盒内甩出的导线与开关、插座的面板连接好，将开关或插座推人盒内对正盒眼，用螺钉固定。固定时要使面板端正，并与墙面平齐，如图4-16和图4-17所示。

图4-16 安装好的开关                       图4-17 安装好的插座

插口灯座上的两个接线端子，可任意连接零线和来自开关的相线；螺口灯座上的接线端子,必须把零线连接在连通螺纹圈的接线端子上，把来自开关的相线连接在连通中心铜簧片的接线端子上，如图4-18所示为灯座的接线。

图4-18 灯座的接线

漏电保护器对电气设备的漏电电流极为敏感。当人体接触了漏电的电器时，产生的漏电电流只要达到10~30mA,就能使漏电保护器在极短的时间内跳闸，切断电源，有效地防止了触电事故的发生。漏电保护器还有断路器的功能，它可以在交、直流低压电路中手动或电动分合电路。

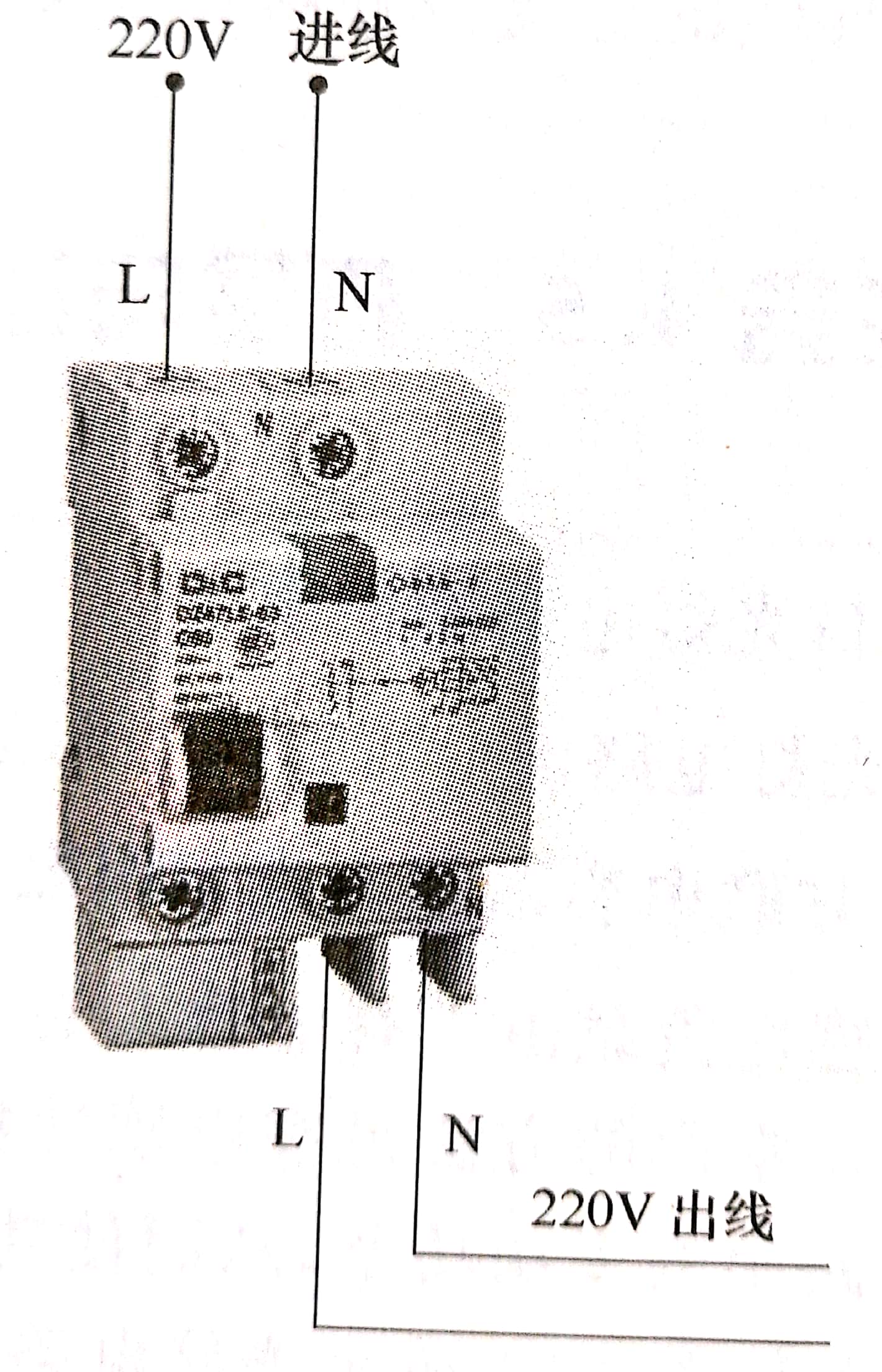

电源进线必须接在漏电保护器的正上方，即外壳上标有“电源”或“进线”端；出线均接在下方，即标有“负载”或“出线”端。如果进线、出线接反，将会导致保护器动作后烧毁线圈或影响保护器的接通、分断能力，如图4-19所示为漏电保护器的接线。

图4-19 漏电保护器的接线

(1)漏电保护器应安装在进户线截面较小的配电盘上或照明配电箱内。安装在电度表之后，熔断器之前。

(2) 所有照明线路导线（包括中性线在内）均必须通过漏电保护器，且中性线必须与地绝缘。

(3)漏电保护器应垂直安装，倾斜度不得超过5°。
