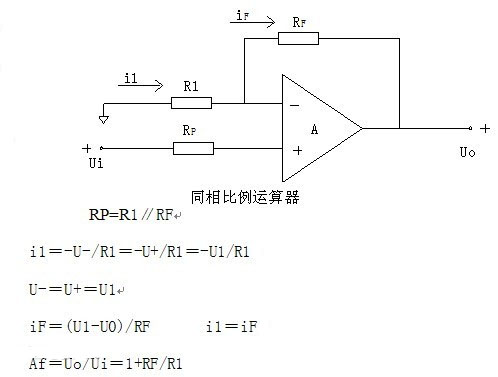

如概述图电路中运放的同相输入端接信号vs，反向输入端通过电阻 R1接地,vo与vs同相，根据“虚短”和“虚断”

vo=（1+Rf/R1)v-=（1+Rf/R1)vs

故称为同相比例放大电路。

同相输入放大电路，根据“虚短”与“虚断”，

信号电压通过电阻Rs加到运放的同相输入端，输出电压vo通过电阻R1和Rf反馈到运放的反相输入端，构成电压串联负反馈放大电路。

根据虚短、虚断的概念有vN= vP，i1= if  vN/R1=(Vo-VN)/Rf 于是求得

vo=（1+Rf/R1)v-=（1+Rf/R1)vs

所以该电路实现同相比例运算。

同相比例运算电路的特点如下

1．输入电阻很高，输出电阻很低。

2．由于vN= vP= vS，电路不存在虚地（因为N点的电压被流过R1的电流i1抬高了），且运放存在共模输入信号（因为V+ ↑时有V- ↑，V+ ↓时有V-↓），因此要求运放有较高的共模抑制比。
