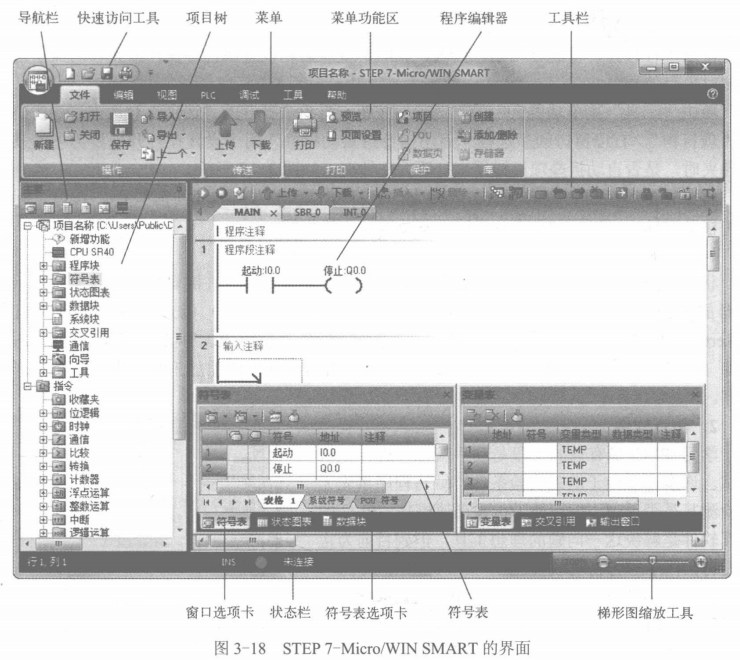

S7-200 SMART的编程软件STEP 7-MicroAVIN SMART为用户开发、编辑和监控应用程序提供了良好的编程环境。为了能快捷高效地开发用户的应用程序，STEP 7-MicroAVIN SMART软件提供了3种程序编辑器，即梯形图（LAD）、语句表（STL）和逻辑功能图 （FBD）。STEP 7-Micro/WIN SMART 编程软件界面如图 3-18 所示。

（1）快速访问工具栏

STEP 7-Micro/WIN SMART编程软件设置了快速访问工具栏，包括新建、打开、保存和打印这几个默认的按钮。用鼠标左键单击访问工具栏右边的按钮，出现“自定义快速访问工具栏”菜单，单击“更多命令...”，打开“自定义”对话框，可以增加快速访问工具栏上的命令按钮。

单击界面左上角的“文件”按钮，可以简单快速地访问“文件”菜单的大部分功能， 并显示出最近打开过的文件。单击其中的某个文件，可以直接打开它。

（2）菜单

STEP 7-MicroAVIN SMART釆用带状式菜单，每个菜单的功能区占的位置较宽。用鼠标 右键单击菜单功能区，执行岀现的快捷菜单中的命令“最小化功能区”，在未单击菜单时，不会显示菜单的功能区。单击其个菜单项可以打开和关闭该菜单的功能区。如果勾选了某个菜单项的“最小化功能区”功能，则在打开该菜单项后，可单击该菜单功能区之外的区域 （菜单功能区的右侧除外），也能关闭该菜单项的功能区。

（3）项目树与导航栏

项目树用于组织项目。用鼠标右键单击项目树的空白区域，可以用快捷菜单中的“单击 打开项目”命令，设置用鼠标单击或双击打开项目中的对象。

图3-19的项目树上面的导航栏有符号表、状态图表、数据块、系统块、交叉引用和通信等6个按钮。单击它们，可以直接打开项目树中对应的对象。

单击项目树中文件夹左边带加减号的小方框，可以打开或关闭该文件夹。也可以用鼠标双击文件夹打开它。用鼠标右键单击项目树中的某个文件夹，可以用快捷菜单中的命令进行打开、插入、选项等操作，允许的操作与具体的文件夹有关。右键单击文件夹中的某个对象，可以进行打开、复制、粘贴、插入、删除、重命名和设置属性等操作，允许的操作与具体的对象有关。

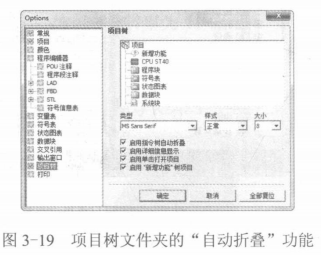

单击“工具”菜单功能区中的“选项”按钮，再单击打开的“选项”对话框左边窗口中 的“项目树”，右边窗口的多选框“启用指令树自动折叠”用于设置在打开项目树中的某个文件夹时，是否自动折叠项目树原来打开的文件夹，如图3-18所示。

将光标放到项目右侧的垂直分界线上，光标变为水平方向的双向箭头，按位鼠标左键，移动鼠标，可以拖动垂直分界线，调节项目树的宽度。

学习PLC最有效的手段是动手编程并进行上机调试。许多读者由于缺乏实验条件，编写程序事先无 法检测其是否正确，编程能力很难迅速提高。PLC的 仿真软件是解决这一问题的理想工具，但到目前为止 还没有西门子官方仿真软件。

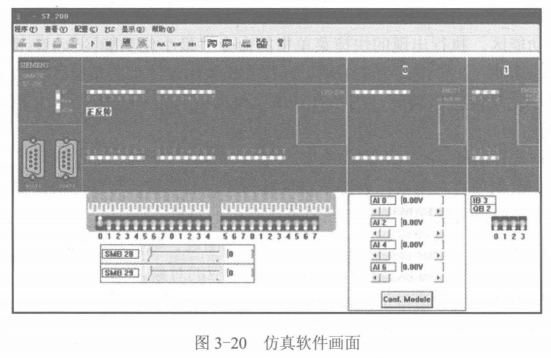

近几年网上已有一种针对S7-200仿真软件（也可以仿真SMART PLC程序），可以供读者使用。其界面如图3-20所示。

读者在互联网上搜索“S7-200仿真软件包V2.0”，即可找到该软件。该软件不需要安 装，执行其中的"S7-200.EXE"文件，就可以打开它。单击屏幕中间出现的画面，在密码输入对话框中输入密码“6596”，即可进入仿真软件。
