电机是机械能与电能相互转换的机械。将电能转换为机械能的电机称为电动机，将机械能转换为电能的电机称为发电机。

根据电动机使用的电源种类不同可分为交流电动机和直流电动机两大类。交流电动机按使用的电源相数分为单相电动机和三相电动机两种，三相电动机和单相电动机又分为同步电动机和异步电动机两种。

从目前来看，应用最广泛的电动机依次为三相异步电动机、单相异步电动机和直流电动机。

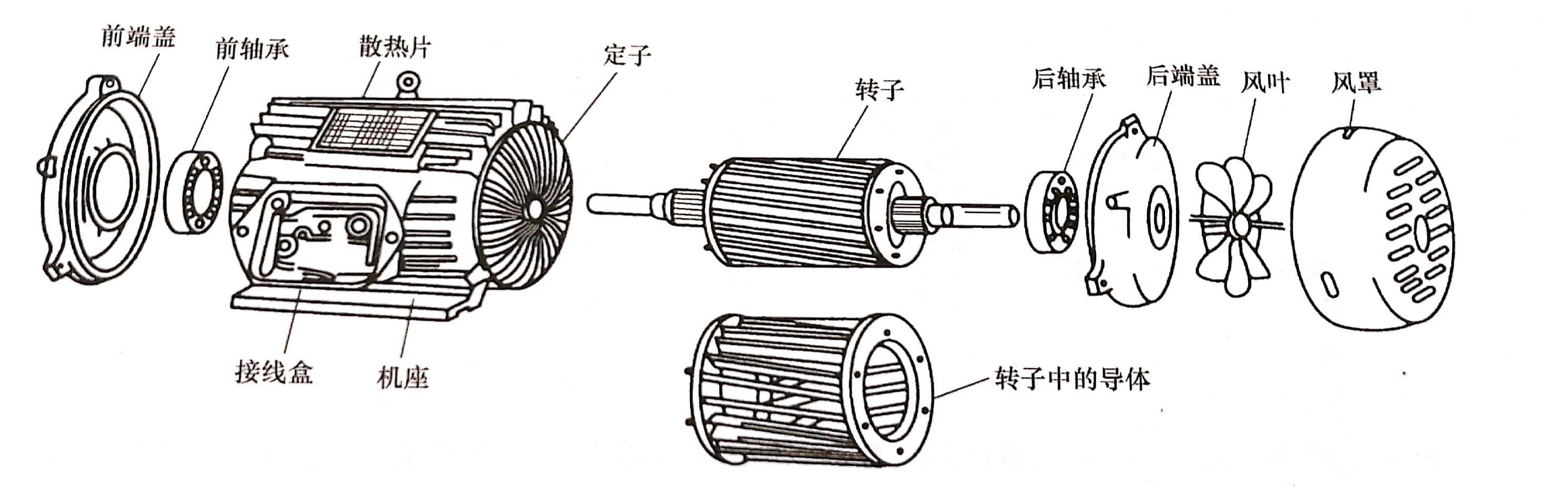

三相异步电动机的结构示意图如图6-20所示，它由定子和转子两个部分组成。

三相异步电动机的实物展开图如图6-21所示。

图6-20三相异步电动机的结构示意图

图6-21三相异步电动的实物展开图

(1)定子部分

定子部分是异步电动机固定不动的部分。异步电动机的定子由机座、定子铁心和装在铁心线槽中的定子绕组等组成。

机座是电动机的外壳，起支撑作用。

定子铁心安装在机座内，由0.5mm厚的硅钢片叠成。

定子三相绕组用绝缘铜线或铝线绕制而成，嵌在定子铁心的内部。定子三相绕组的首、尾端分别标记为U₁-U₂、V₁-V₂、W₁-W₂，并将它们分别引到电动机的出线盒接线柱上，如图6-22所示。由三相交流电源供电，根据需要可以将三相绕组接成星形或接成三角形，使电动机能适用于两种不同的电压下工作。

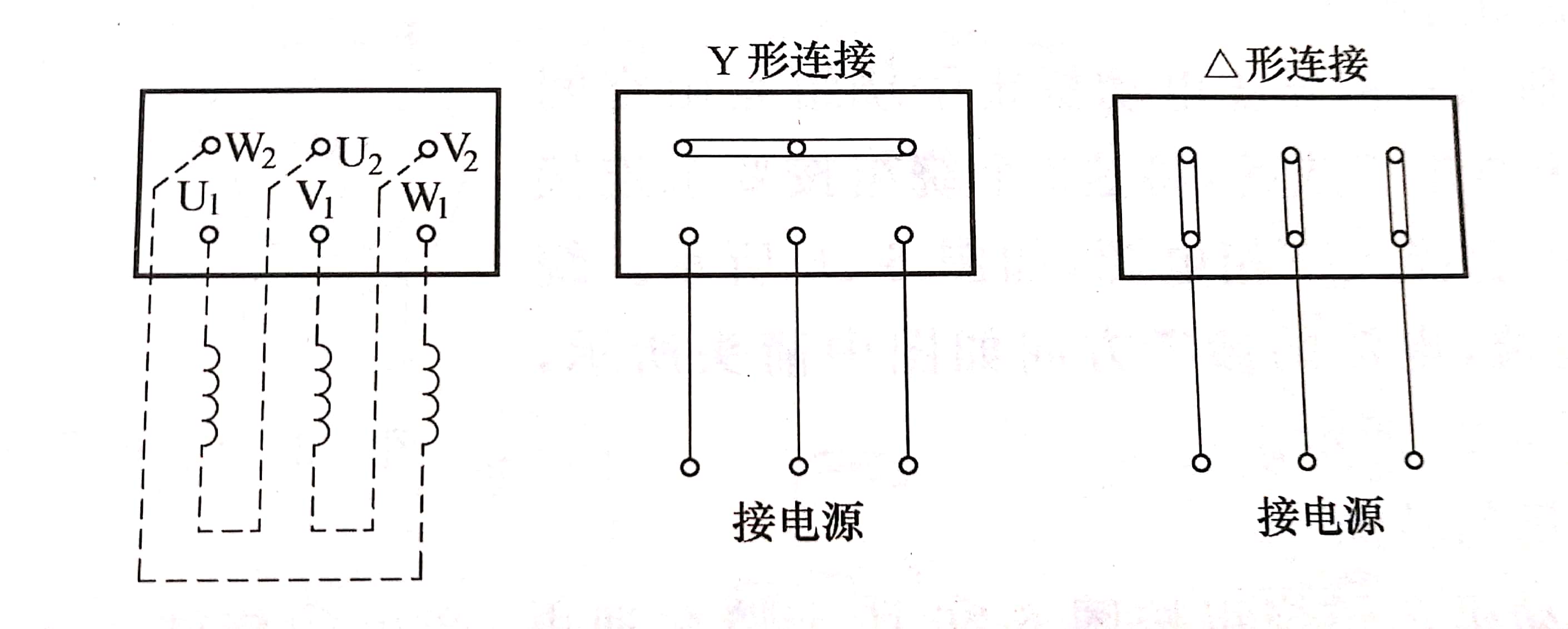

图6-22三相交流异步电动机定子绕组连接方式

(2)转子部分

转子是电动机的旋转部件，它由转轴、转子铁心、转子绕组等构成。

三相交流异步电动机转子绕组有两种形式。一种转子绕组的结构与定子三相绕组相同，用铜或铝导线制成。转子绕组的3个出线端通过电动机转轴上的铜环与电刷引至电动机的外部，可以和外部的变阻器相接，如图6-23所示。这种结构的电动机转子绕组串入电阻后可改变电动机的机械特性。具有这种转子的三相异步电动机称为绕线转子异步电动机。

图6-23绕线转子结构示意图

三相异步电动机转子结构的另一种形式构造比较简单，在转子铁心的线槽内穿入一些金属导体，然后在铁心两端装上两个环将所有伸出铁心外的金属导体短接起来构成笼型绕组，如图6-24所示。具有这种转子绕组的电动机称为笼型异步电动机。

图6-24笼型电动机的转子绕组

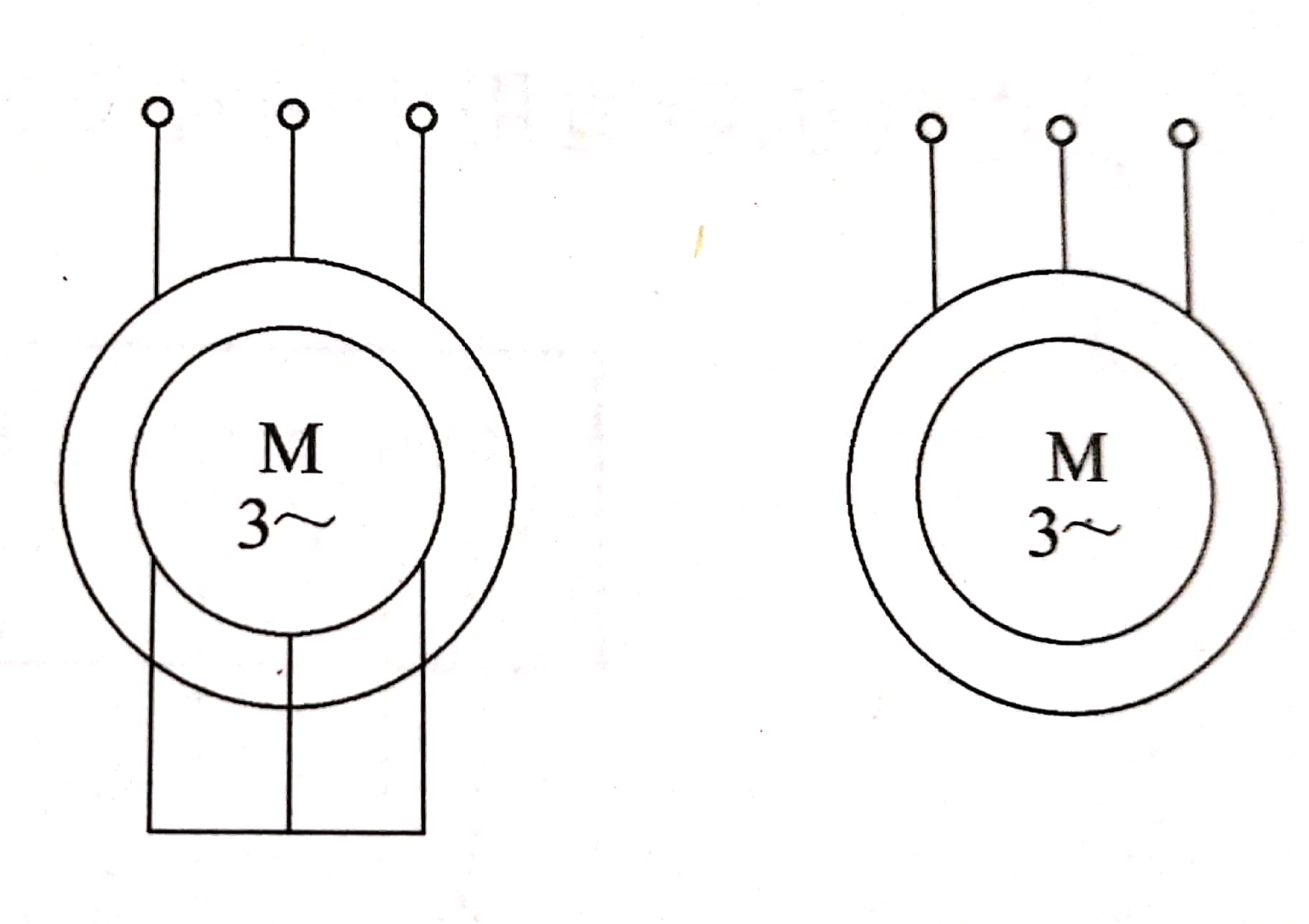

绕线转子和笼型异步电动机用如图6-25所示的符号表示。

图6-25三相异步电动机符号
