1.静态工作情况
(1)静态
静态是指输人交流信号为零时,电路中各处的电压、电流均为直流电压和直流电流。
(2)静态工作点
静态时三极管的基极电流IB、集电极电流IC和集射电压值UCE常用IBQ、ICQ、UCEQ表示,其中下标Q表示静态。
(3)直流通路

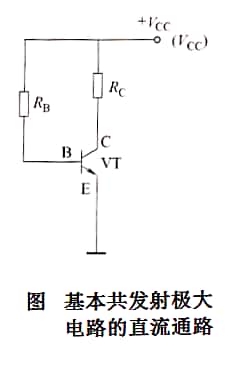

直流信号在电路中流通的路径可画出电路,如图所示为基本共发射极放大电路的直流通路。
(4)电路的静态工作点
由上图可知
通常VCC ? UBE=0.7V,则有:
;ICQ=βIBQ;UCEO=VCC-ICQRC
2.动态工作情况
(1)输人交流信号不为零时的工作状态
交流信号的文字符号是用小写字母加小写下标表示。如输人交流信号用ui表示,三极管基射交流电压用ube表示。
(2)动态工作波形
输人信号ui=Uimsinωt ,波形如图所示。
