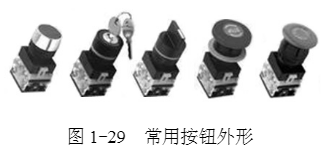

为满足不同的工作环境的要求,按钮有多种结构外形,主要分点按式(用于点动操作)、旋钮式(用手进行旋转操作)、指示灯式(在按钮内装入信号指示灯点动操作)、钥匙式(为使用安全插入钥匙才能旋转操作)、蘑菇帽紧急式(点动操作外凸红色蘑菇帽),其外形如图1-29所示。

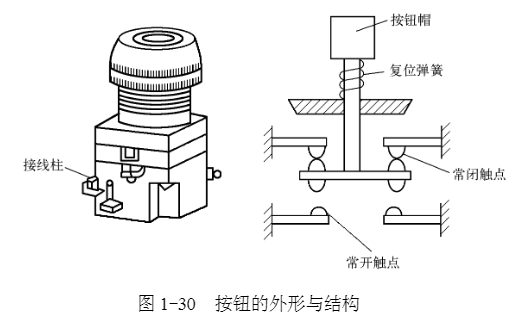

按钮主要由按钮帽、复位弹簧、常闭触点、常开触点、支柱连杆及外壳等部分组成,其结构原理如图1-30所示。
图1-30中按钮是一个复合按钮,工作时常闭和常开触点是联动的,当按下按钮时(一定要按到位或按到底),常闭触点先断开,常开触点随后闭合;松开按钮时,其动作过程与按下时相反,即复位弹簧先将动合触点分断,通过一定行程后动断触点才闭合。在分析实际控制电路过程时应特别注意的是:常闭和常开触点在改变工作状态时,先后有个很短的时间差不能被忽视。
按国标要求,按钮在电路中的电气图文符号如图1-31所示。

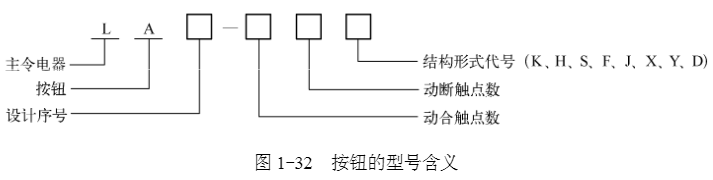

按钮按其点按式、旋钮式、指示灯式、钥匙式、蘑菇帽式进行分类的型号很多,具体型号含义如图1-32所示。为便于操作人员识别,避免发生误操作,按国标要求,在生产实际中用不同的颜色和符号标志来区分按钮的功能及作用。通常将按钮的颜色分成黄、绿、红、黑、白、蓝等,供不同场合选用。按安全操作规程,一般选红色为停止按钮,绿色为起动按钮。
