利用机械传动系统，将测量杆的直线位移转变为指针在圆度盘上的角位移，并由圆度盘进行读数的测量器具称为指示表。其中，分度值为0.1mm的称为十分表，分度值为0.01mm的称为百分表，分度值为0.001mm、0.002mm、0.005mm的称为千分表。钳工常用的是分度值为0.01mm的百分表。

百分表主要用来测量工件的尺寸、形状和位置误差，也可用于检验机床的几何精度或调整工件的装夹位置偏差。

1.百分表的结构

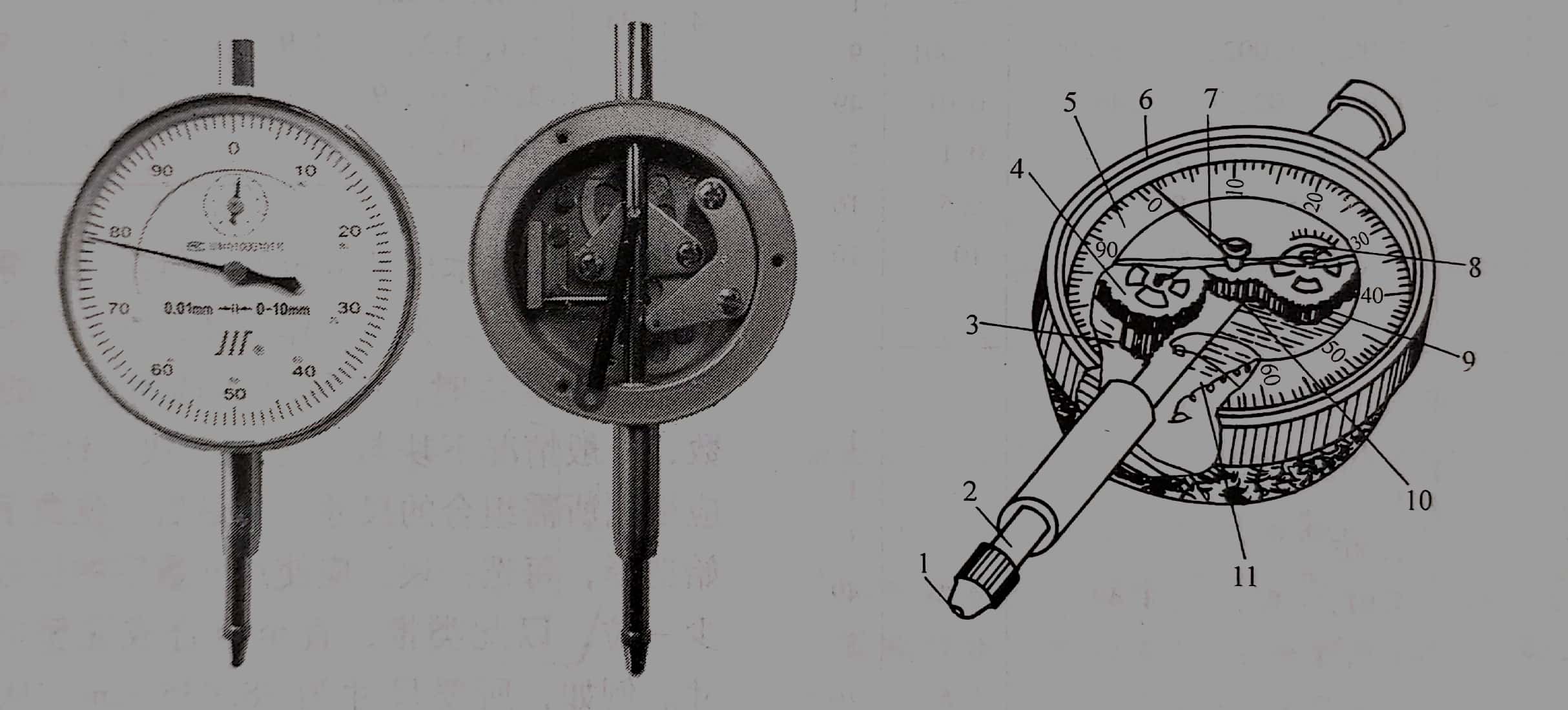

百分表的外形及结构如图所示，主要由测头、测杆、大小齿轮、指针、度盘、表圈等组成。

百分表的结构

2.百分表的标记原理与示值读取方法

百分表测杆上的齿距是0.625mm。当测杆上升16齿时(即上升0.625x16=10mm), 16齿的小齿轮正好转1周，与其同轴的大齿数(z=100)也转1周，从而带动齿数为10的小齿轮和长指针转10周。即当测杆移动1mn时，长指针转一周。由于度盘上共等分100格，长指针每转一格，表示测杆移动0.01mm,所以百分表的分度值为0.01mm。

3.百分表的量程和精度

百分表的量程一般有0~3mm、0~5mm和0~10mm三种规格。按制造精度百分表可分为0级、1级和2级，可用来进行IT6~IT16精度工件的测量和检验。

4.使用百分表的注意事项

(1)百分表使用时应安装在专用表架或磁性表架上。

(2)百分表装在表架上后，一般可转动度盘，使指针处于零位。

(3) 测量平面或圆形工件时，百分表的测头应与平面垂直或与圆柱形工件轴线垂直，否则百分表测杆移动不灵活，测量结果不准确。

(4)测量时测杆的升降范围不宜过大，以减少由于存在间隙而产生的误差。
