我国目前最常用的电光源是白炽体发光和紫外线激励发光物质发光两大类。利用这两类光源可制成如下常用灯具。
世界上第一个碳丝白炽灯是爱迪生在1879年发明的。现在使用的白炽灯的灯丝是由钨丝制成的,绕成单螺旋或双螺旋状,灯丝通过电流被加热到3600 0C左右的白炽状态而发光。为了在这样高的温度下灯丝不被氧化或蒸发,一般将玻璃泡抽成真空,然后充入惰性气体。
白炽灯至今仍是使用非常普遍的电光源,常用的有插口和螺口两种,如图6-7所示。使用时应注意将相线接到螺口灯泡顶部的电极上,并选用与电源电压相符的白炽灯。
白炽灯具有结构简单、使用可靠、安装维修方便、价格低廉、光色柔和、可适用于各种场所等优点,但发光效率低,寿命短,其寿命通常只有1000h左右;白炽灯因节能效果差,正逐步被新型节能照明光源所替代。
图6-7 白炽灯结构
荧光灯是一种低压汞放电灯具,因为荧光灯发出的光接近于自然光,因此也称日光灯。实际上荧光灯有日光色、冷白色和暖白色3种。其管形除了直管形外还可以制成环形和∪形等各种形状,如图6-8所示。
图6-8荧光灯
荧光灯也是使用广泛的照明光源。其寿命比白炽灯长2~3倍,发光效率比白炽灯高4倍。但附件多,造价较高,功率因数低(仅0.5左右),而且故障率比白炽灯高,安装维修比白炽灯难度大,还存在频闪效应(即灯光随电流的周期性变化而频繁闪烁),容易使人产生错觉。一般在有旋转机械的车间应尽量少用荧光灯,如果要用就要设法消除频闪效应。方法是在一个灯具内装设两支或三支荧光灯,每根灯管分别接到不同的相线上。

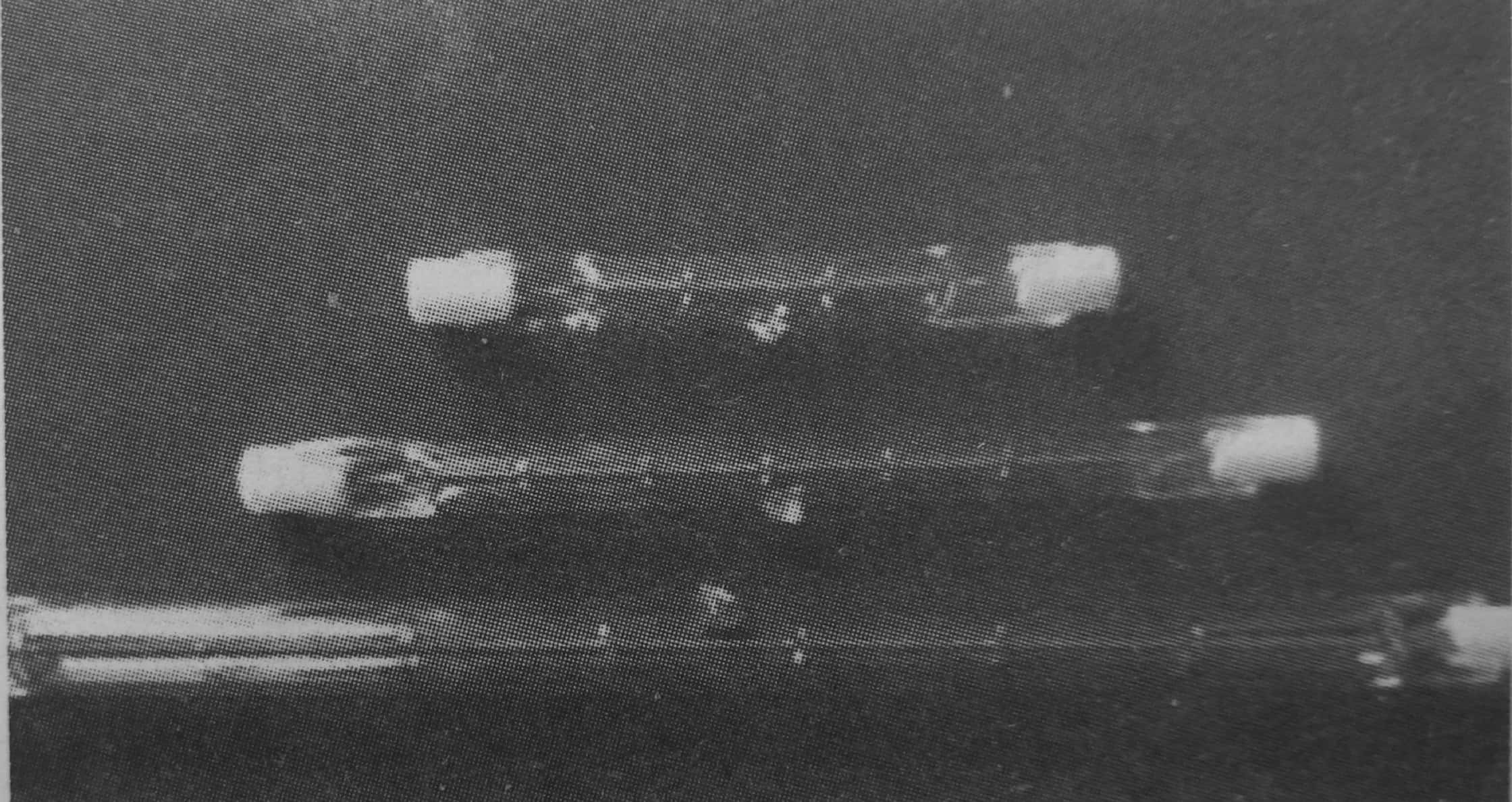

碘钨灯是将碘充到石英灯管中,让蒸发出来的钨原子重新回到钨丝上,这不仅控制了灯丝的升华,而且可以大幅度提高灯丝的温度,发出与日光相似的光,如图6-9所示。碘钨灯具有亮度高、寿命长等特点,碘钨灯的亮度大约是普通白炽灯的5倍。
图6-9 碘钨灯
随着研究的深入,人们发现把卤族元索的某些化合物充入白炽灯内能取得更好的效果,例如把溴化氢充入白炽灯中,制成的溴钨灯比碘钨灯还要好,这样就产生了种各样的卤钨灯。卤钨灯适用于车间、剧院、舞台、摄影棚等场合。它的缺点是辐射出来的热量很大,有时甚至可用它来烘烤物体。
高压永灯俗称水银灯,如图6-10所示,使用寿命是白炽灯的2.5~5倍,发光效率是白炽灯的3倍,耐振耐热性能好,线路简单,安装维修方便。其缺点是造价高,启动时间长,对电压波动适应能力差。
高压汞灯除了有高的发光效率外,还能发出强的紫外线,因而不仅可以照明还可以用于晒图、保健日光浴、化学合成、塑料及橡胶的老化试验、荧光分析等。
图6-10 高压汞灯
高压钠灯的结构与高压汞灯基本相同,如图6-11所示。高压钠灯利用高压的钠蒸气放电发光,其发光效率比高压汞灯还高一倍,但启动时间也较长。
图6-11高压钠灯
金属卤化物灯是在高压汞灯的基础上为改善光色而研制的一种新型电光源。氙灯是一种充有高压氙气的大功率(可达100kW)的气体放电灯,俗称“人造小太阳”。此外,还有各种用于特殊用途的气体放电光源,如用于广告和装饰的霓虹灯,用于消毒的紫外线灯和作为热源的红外线灯等。
知识点词条:常用电光源
