生活中部分电器虽然直接使用220V交流电源供电（如录音机），但内电路的工作电压并不是220V交流电，它们的工作电压各不相同，所需电压常用变压器变换后再经其他方式处理后获得。同时，在电力分配和输送中已经知道，电力系统中的电力输送是由变压器来完成的。

变压器是一种利用电磁感应原理制成的静止电气设备。它能将某一电压值的交流电变换成同频率的所需电压值的交流电，以满足高压输电、低压配电及其他用途的需要，如图6-14所示。变压器分为普通变压器、电力变压器及特殊变压器等。

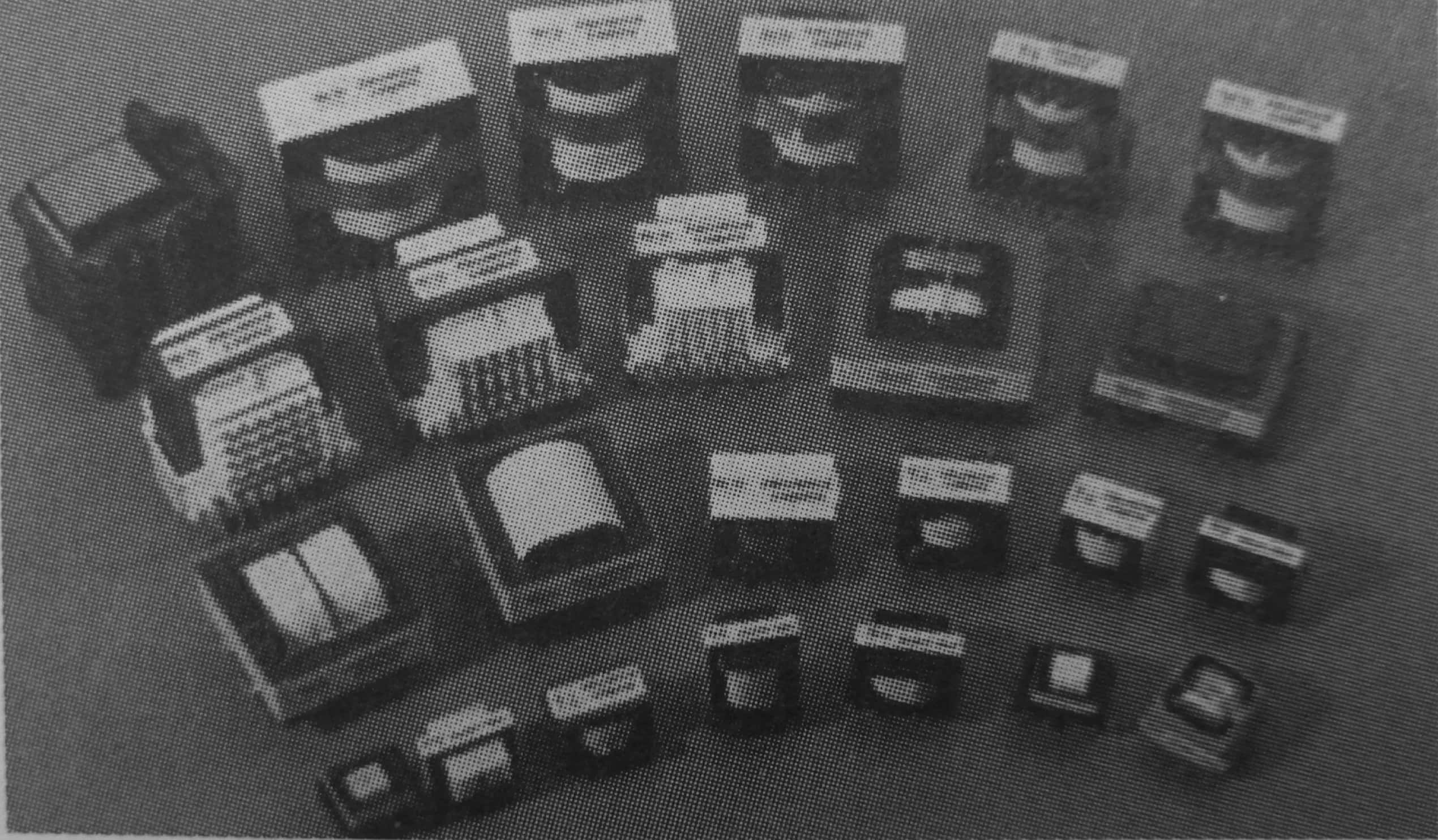

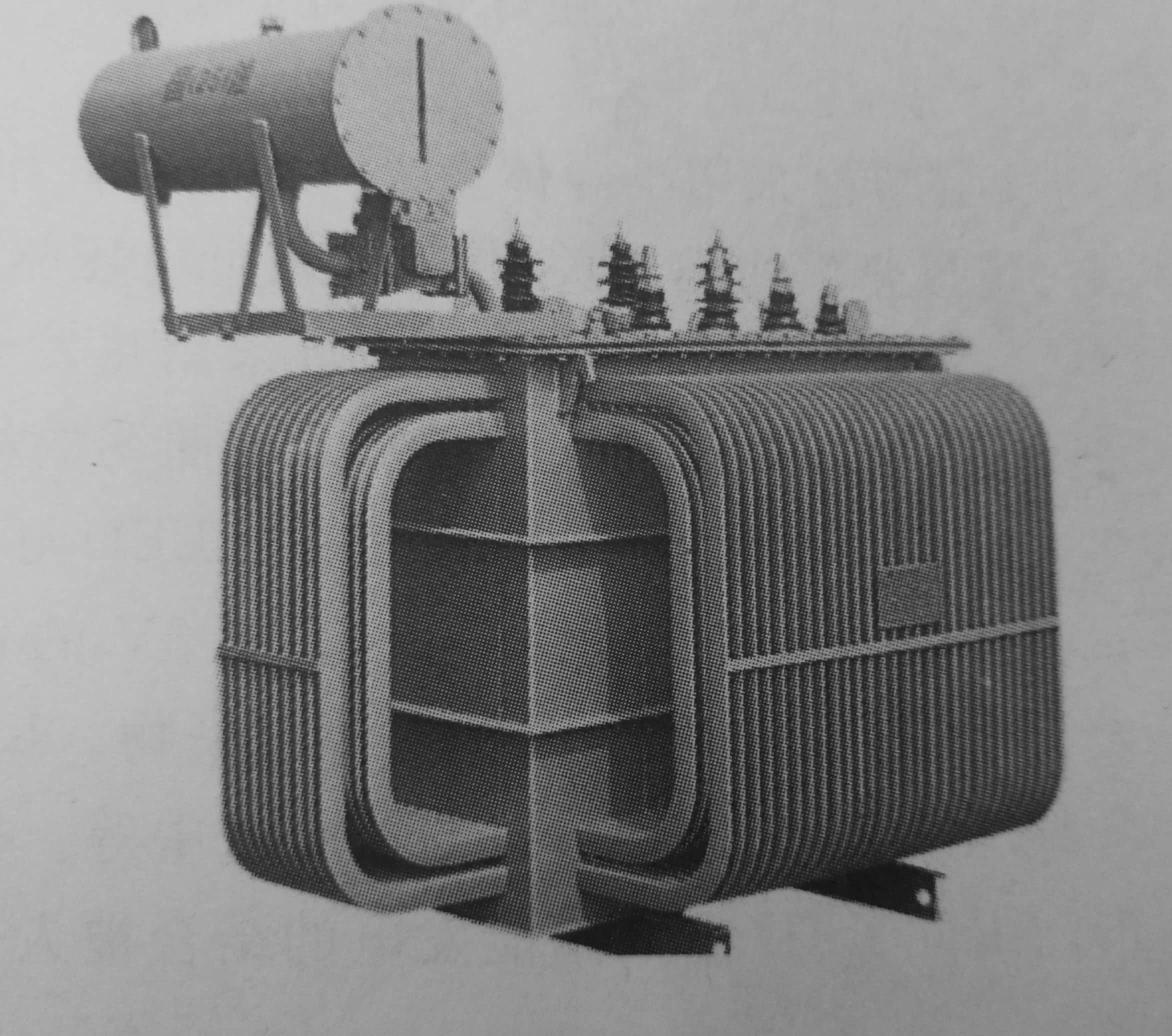

（a)普通变压器                                 （b)电力变压器

图6-14变压器

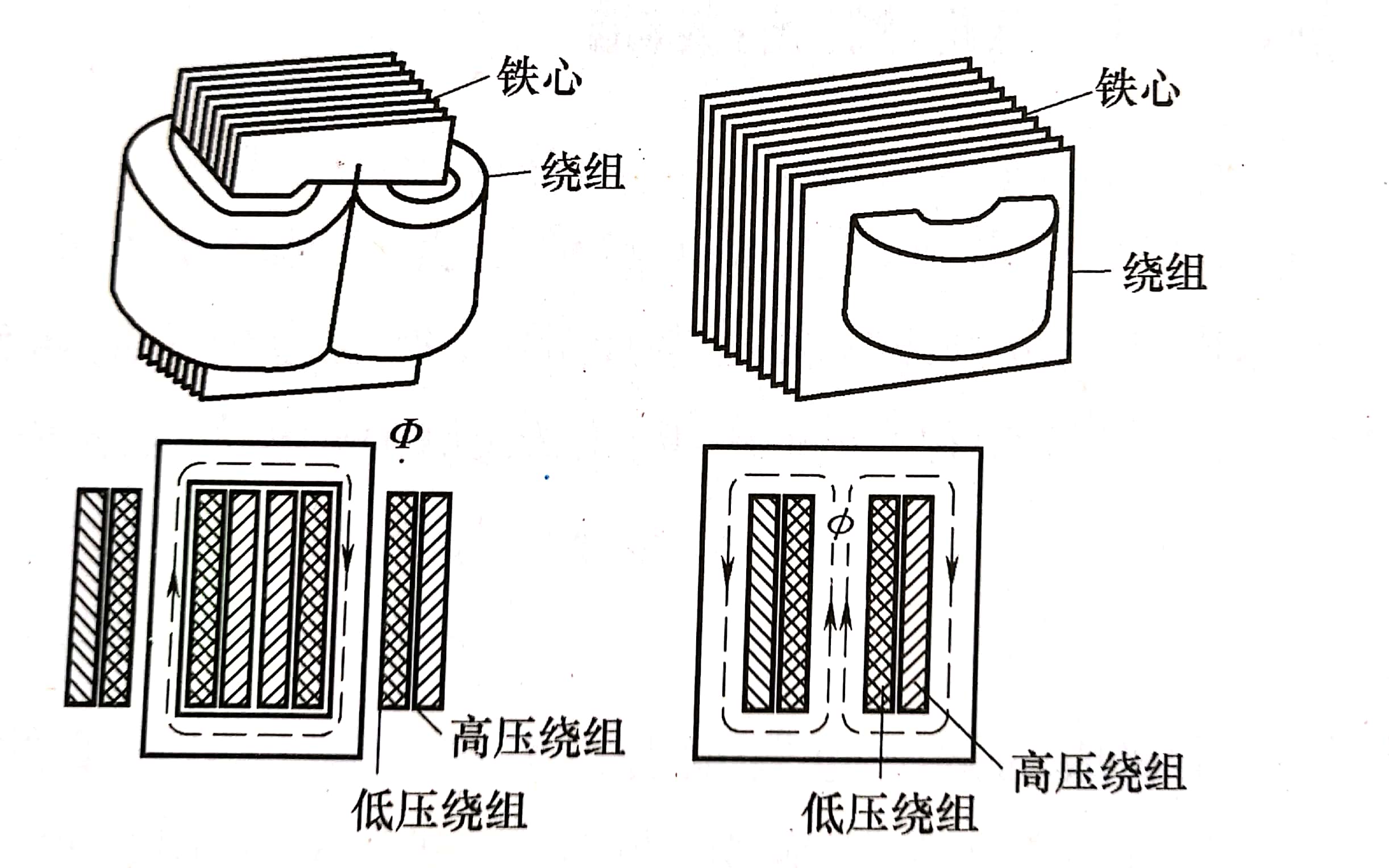

变压器由铁心和绕组两部分组成，如图6-15所示。

图6-15变压器的基本结构

(1)铁心

铁心构成电磁感应所需要的磁路。为了减小涡流损耗，铁心常用磁导率高而又相互绝缘的硅钢片相叠合而成。通信变压器的铁心用铝合金、铁氧体或其他磁性材料制成。

(2)绕组

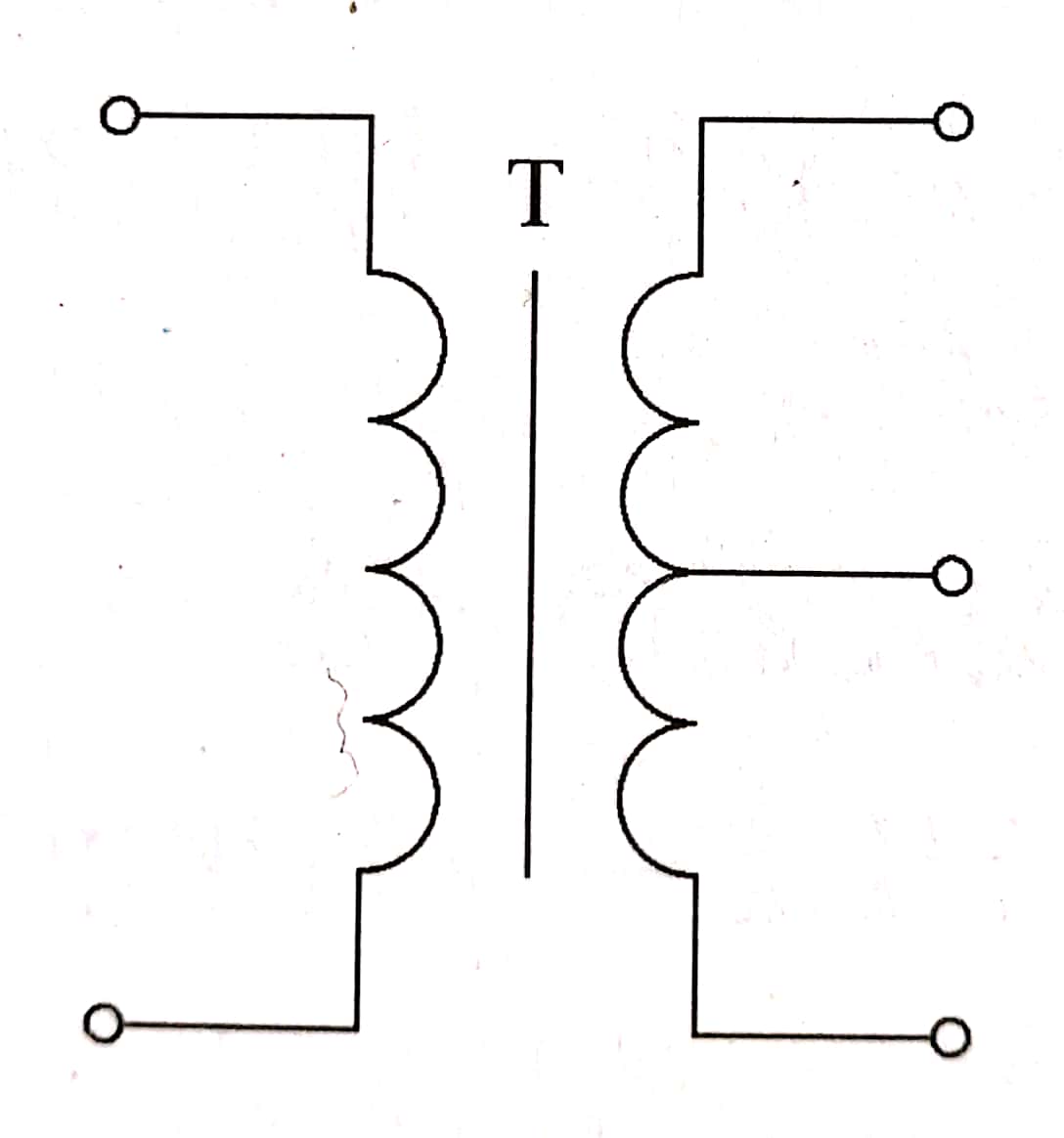

变压器的绕组用绝缘良好的漆包线、纱包线或丝包线绕成。变压器工作时与负载相互连接的绕组称为二次绕组，与电源连接的绕组称为一次绕组。漆包线等绝缘良好的导线在铁心上每绕一圈称一匝，绕线匝数一般用字母N或n表示。一次和二次绕组的匝数一般分别表示为N₁和N₂。变压器的图形符号如图6-16所示。这个符号也有两个线圈，其上的垂直线表示铁心。变压器一次和二次电压的有效值分别记为U₁和U₂，电流有效值分别记为I₁和I₂。

图6-16变压器的图形符号
