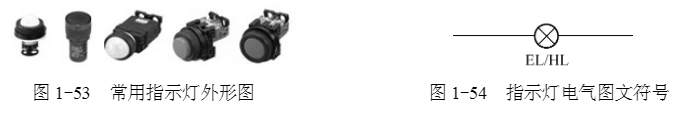

指示灯在设备电气控制中应用较为广泛，它是用做电路状态的工作指示，也可用做工作状态、预警、故障及其他信号的指示。如指示设备或系统是否已供电（电源指示），设备或系统是否已运行（运行指示或工作指示）、设备或系统是否发生故障（故障指示）等。指示灯品种和规格较多，颜色各异（一般红色为电源指示或故障指示、绿色为设备正在运行或运行正常指示等、黄色为预警指示等），电压等级也不同（常用交流220V、直流24V、交流6.3V等）。图1-53为常用指示灯外形图。
在电气控制电路中，指示灯和照明用灯的电气图文符号如图1-54所示，照明用灯一般电压等级有交流220V和交流36V，一般用EL表示；电源及信号指示灯一般用HL表示。
