EU（Edge Up）指令是正跳变触点指令（又称为上升沿检测器，或称为正跳变指令，其梯形图如图3-39a所示，由常开触点加上升沿检测指令助记符P构成。其语句表如图3-39b 所示，由上升沿检测指令操作码EU构成。

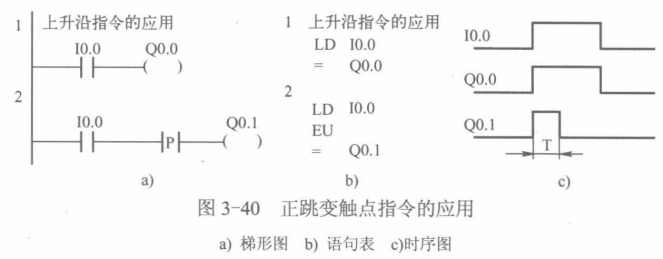

【例3-3】正跳变触点指令的应用（如图3-40所示）。当I0.0的状态由断开变为接通时 （即出现上升沿的过程），正跳变触点指令对应的常开触点接通一个扫描周期（T）,使得线圈 Q0.1仅得电一个扫描周期。若I0.0的状态一直接通或断开，则线圈Q0.1也不得电。

       ED （Edge Down）指令是负跳变触点指令（又称为下降沿检测器，或称为负跳变指令, 其梯形图如图3-41a所示，由常开触点加下降沿检测指令助记符N构成。其语句表如图3-41b所示，由下降沿检测指令操作码ED构成。

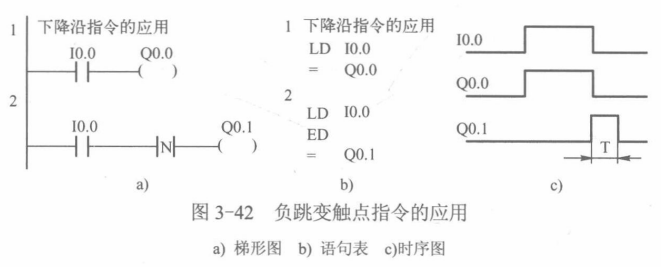

【例3-4】负跳变触点指令的应用（如图3-42所示）。当I0.0的状态由接通变为断开时（即出现下降沿的过程），负跳变触点指令对应的常开触点接通一个扫描周期，使得线圈Q0.1仅得电一个扫描周期。

正跳变触点和负跳变触点指令用来检测触点状态的变化，可以用来起动一个控制程序、 起动一个运算过程、结束一段控制等。

使用注意事项：1）EU、ED指令后无操作数。2）正跳变触点和负跳变触点指令不能直 接与左母线相连，必须接在常开或常闭触点之后。3）当条件满足时，正跳变触点和负跳变 触点指令的常开触点只接通一个扫描周期，接受控制的元件应接在这一触点之后。
