单个圆柱齿轮的绘制应当依据GB/T 4459.2—1984，有如下注意要点。

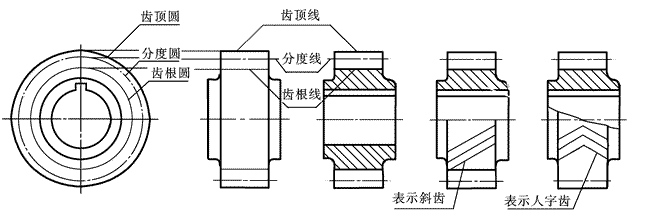

一般用两个视图来表示齿轮的结构形状，如图所示，其中在齿轮轴线平行于投影面的视图中，可用两种方式来表达。除用外形视图表达外，还可用剖视图来表示，例如全剖视图、半剖视图或局部剖视图。

齿轮的两视图画法

齿顶圆和齿顶线用粗实线绘制，分度圆和分度线用点画线绘制，齿根圆用细实线绘制（也可省略不画），而齿根线在外形视图中用细实线绘制（也可省略不画），在剖视图中则用粗实线绘制齿轮，其他结构按常规绘制。

在剖视图中，当剖切平面通过齿轮轴线时，轮齿一律按不剖绘制。

对于斜齿圆柱齿轮和人字齿圆柱齿轮，其轮齿用三条倾斜平行的细实线画出。

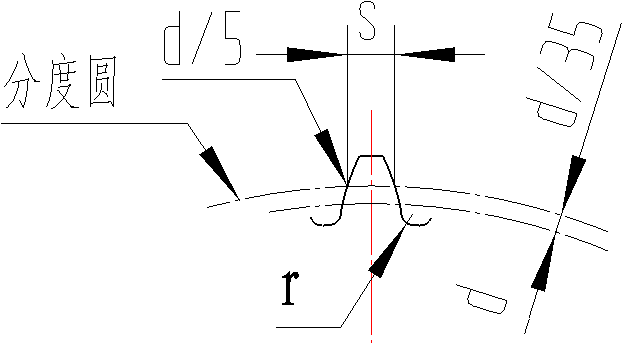

有的齿轮工作图因尺寸标注的需要，需单独画出一个齿形，此时可用圆弧代替渐开线的齿廓形状，如图所示。图中s为齿厚，r为齿根部圆角（r≈0.2 mm）。

齿形的近似画法

相互啮合的圆柱齿轮的画法如图4所示，在单个圆柱齿轮画法的基础上，注意以下几点。

分度圆相切，用点画线绘制；外形图相切处的分度线只画一条粗实线；斜齿（人字齿）齿线在图中应对称绘制。

啮合区画5条线，即粗实线（从动齿轮齿根圆）、粗实线（主动齿轮齿顶圆）、点画线（分度圆）、虚线（从动齿轮齿顶圆）、粗实线（主动齿轮齿根圆）。

啮合齿轮图

齿顶线与另一个齿轮齿根线之间有0.25 m间隙，如图所示

顶线与齿根线间隙
